¿Monitor de actividad sísmica Arduino - escudo de Ethernet (3 / 7 paso)

Paso 3: El circuito de-formar la señal

La señal que sale de la sección del amplificador de carga es una onda de CA en 2.5Vdc. Puesto que la amplitud de la onda es del mismo tamaño cuando hace pivotar hasta el final positivo como el negativo final, podemos conseguir más uso de la ADC en el Arduino por amplificar sólo las ondas positivas.

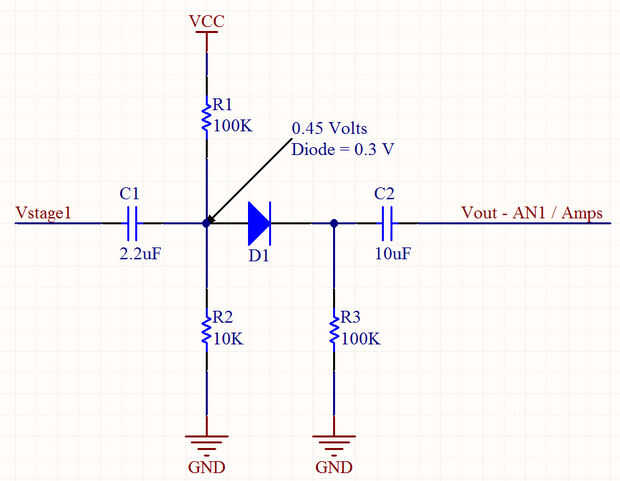

Podemos hacer esto para picar fuera de la parte inferior de la mitad de la onda con un diodo y desviación para que el diodo es solo-solo encender.
Ahora tienes una forma de onda en 0VCC con sólo los picos positivos de la señal de ser leído por el ADC.

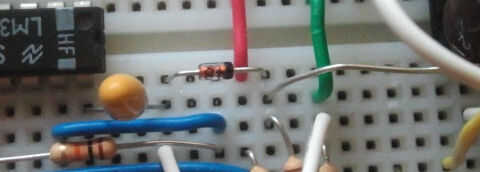

Usé una pequeña señal, caída de diodo de baja tensión y luego hacia adelante la parcial con 0.45V.

Puede dejar aquí o amplificar aún más el circuito, pero que está totalmente hasta usted.

Para este instructable me detengo aquí, ya que no es realmente ser un instructivo en el diseño de amplificadores de fuente única: p
Este PDF de Texas Instruments puede dar una buena idea cómo construirlas:
http://www.ti.com/lit/an/sloa058/sloa058.pdf
