Paso 1: circuitos

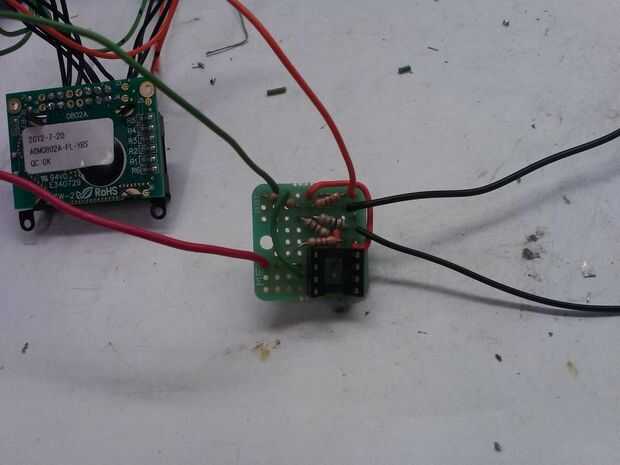

Para que el circuito comenzamos por utilizando un protoboard grande, un tablero más pequeño, y entonces finalmente un protoboard pequeño. Nuestro diseño viene de este instructable por stacey K. Tomó la idea original y probado hacia fuera en un protoboard grande y luego consiguió más pequeño y más pequeño hasta que fuimos capaces de encajar todo en el protoboard de cuadrado de 1".

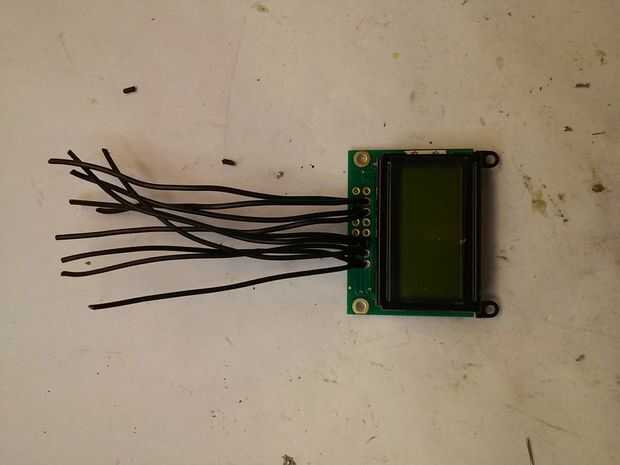

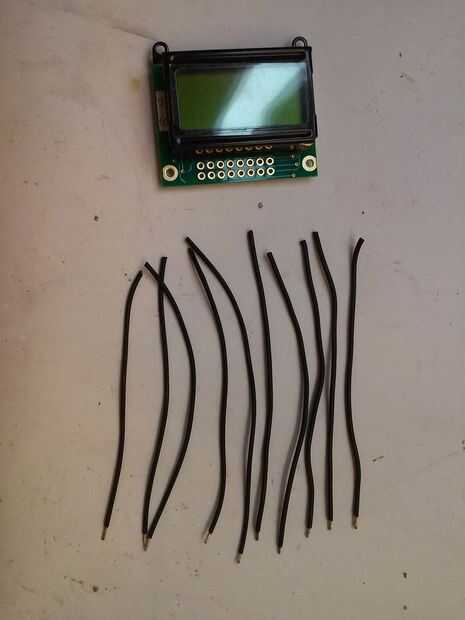

Para las conexiones de la arduino y el potenciómetro a la pantalla hemos seguido las indicaciones de este Instructable.
Pin 1 a tierra
Pin 2 a 5V
PIN 3 a limpiaparabrisas
Pin 4 a pin del Arduino 12
Pin 5 a GND
PIN 6 a pin del Arduino 11
PIN 11 al pin 5 de Arduino
Pin 12 al pin 4
13 a pin pin 3
14 a pin pin 2
(Conectar un LCD a Arduino por crocboy)

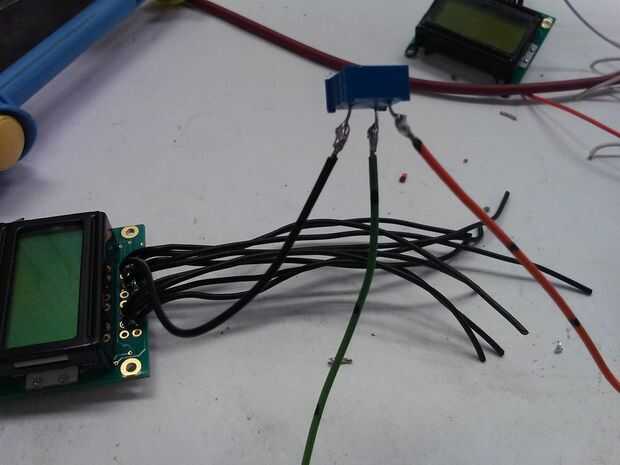

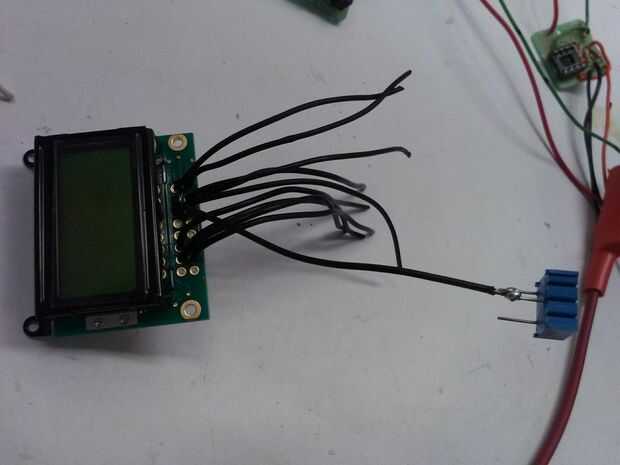

En lugar de usar un limpiador, tuvimos 3 pines conectar el potenciómetro.
Cuando se conecta la batería a la protoboard, usted tendrá que cortar el conector de manera que usted puede soldar los cables directamente en el protoboard.

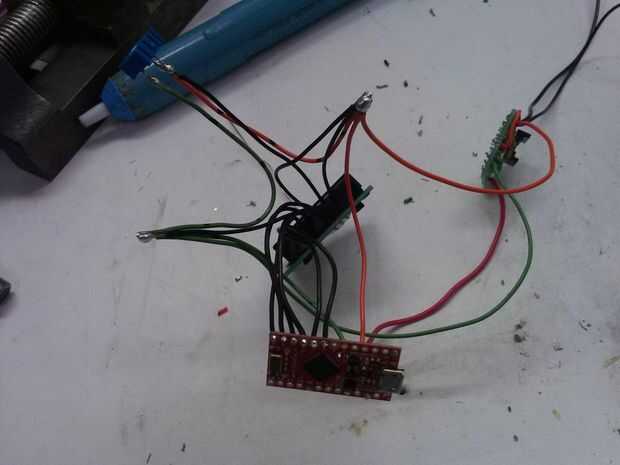

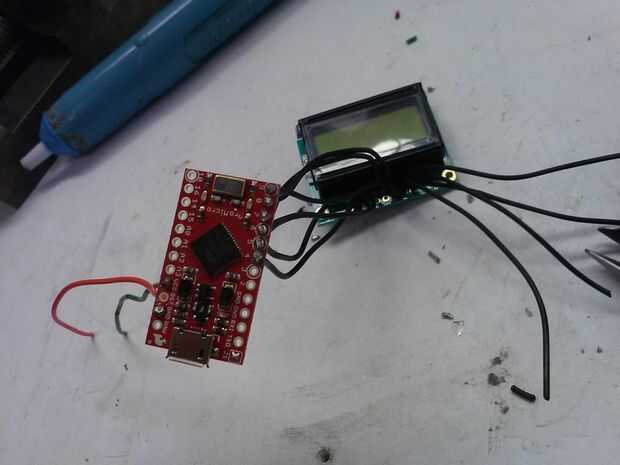

Después de todo el circuito era soldado, nos soldadas la pantalla LCD y el Arduino, así como el alambre de straided (que había pasado con el caso y fue unido al piezo moldeado) a la placa de circuito.
