Paso 3: casos

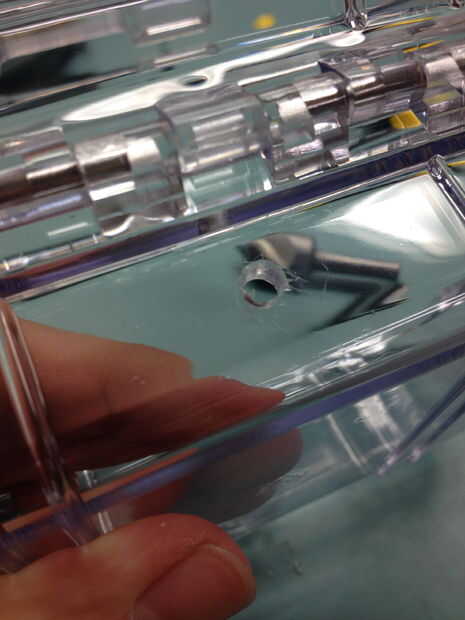

Para el caso del monitor de agua nos ordenó Pelican 1010 casos, ya que son de un tamaño perfecto para todas las piezas que se utilizaron. Una vez recibido y había eliminado el mosquetón pequeño utilizamos un taladro para hacer un pequeño agujero en la parte trasera de la caja. Este orificio permitirá los cables conectar desde el transductor piezoeléctrico a la aruduino, protoboard y finalmente la pantalla LCD. Medimos el ancho del cordón se utilizó y se hizo un agujero un poco más pequeño, para que exista menos espacio para que la humedad en el caso.

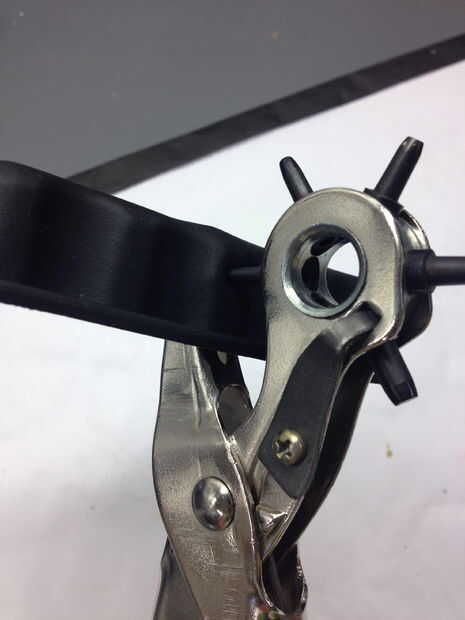

Del inserto de goma de la caja utilizamos un agujero de cuero golpe a golpe un pequeño agujero en el material. Asegúrese de que la línea de agujeros para arriba bastante bien! El agujero del inserto de goma puede ser más pequeño ya que será capaz de ampliar para que el cable pase a través.
Por último utilizamos algunos silicona alrededor del agujero en el exterior de la caja donde el cable pegado, sólo para asegurarse de que absolutamente ninguna humedad se metió en el caso. Aunque los casos no están bajo el agua directo, están en un ambiente con mucha humedad, así que los circuitos y los cables de aislamiento es la clave!
Hemos sido capaces de Nestlé todo (Arduino, Protoboard, batería, LCD y los cables) en el interior de la caja muy bien. Para dos de nuestros modelos hemos pegado la pantalla LCD en la parte superior de la caja para mostrar a los consumidores la cantidad de agua que utiliza durante su tiempo de ducha.

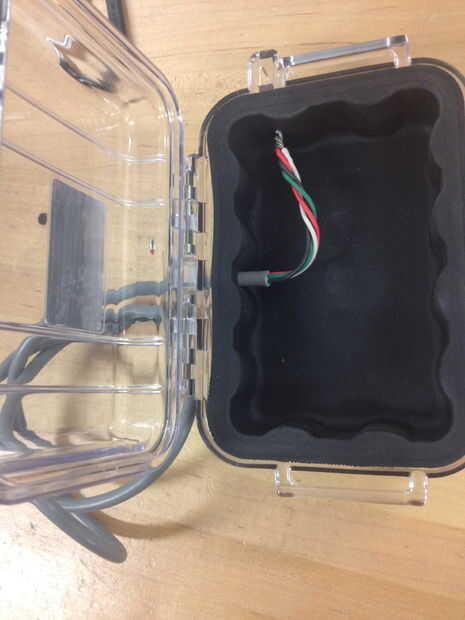

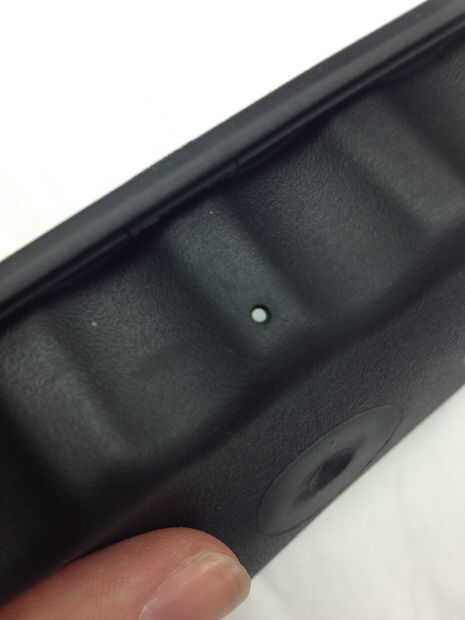

Las imágenes muestran el agujero que perforó en el caso, cómo hicimos el agujero en el interior de goma, y lo que la inserción de goma parecía después de la perforadora.
