Paso 1:
Un paso adelante, dos pasos atrás.
Ahora primero de no soy un ingeniero en electrónica. No diseño de circuitos. Sólo puedo seguir lo que hacen, pero la tasa de éxito de mis esfuerzos en los años no ha merecido hacer un instructable.
Siguiendo un diseño de otra persona está bien, cuando ya han conseguido trabajo, pero trate de modificarlo por algo que queramos, y entrar en aguas inexploradas. Así que no debería ser así, así que decidí investigar emuladores del circuito, para empezar mi proyecto de la tierra, y en última instancia en el agua.
Electrónica - sin la magia del humo.
La primera pieza de software que he probado se llama "Crocodile Clips". Es bastante antiguo ahora y ya no está disponible, pero resultó para ser un buen punto de partida.

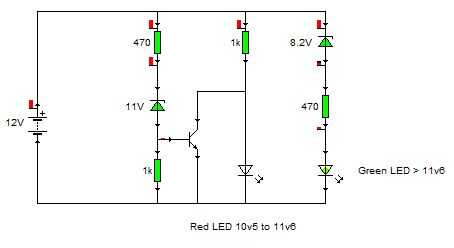

El primer circuito que quería producir era un indicador simple. La fuente de alimentación de CC en un barco estrecho se denomina una batería de ocio. Que se va a montar es nominal de 12V 125Ah, y hay dos de ellos en paralelo.
Este circuito demostrado para trabajar bien en el emulador. En el nominal 12V el LED verde está en, y el LED rojo está apagado. Reduciendo los voltios de la batería a 11V enciende el LED verde apagado y el LED rojo. Este tipo de batería, cuando llega al nivel de 11V debido de recarga, que es una condición que quería comprobar. De hecho este circuito según el emulador sobrevivirá a 24V, que es peor, si alguien fue a las dos baterías en serie de alambre!
La biblioteca 'Pinzas' tiene un transistor que no es específica, y no puede crear o agregar tu propio. Así que era tiempo de pasar.
