Paso 2:
La segunda pieza de software que he descubierto es el sucesor de "Pinzas" y llamó "Yenka". Creado por las mismas personas, tiene la misma sensación a él. Ser menos extravagante, es una mejora sobre la original, para recrear el circuito fue hacia adelante. Esto es para descargar gratis, pero debido a su licencia de "Educación" sólo se puede utilizar "fuera del horario escolar". Multa por el aficionado casero pero significa que usted no puede utilizar al mediodía! Coge aquí

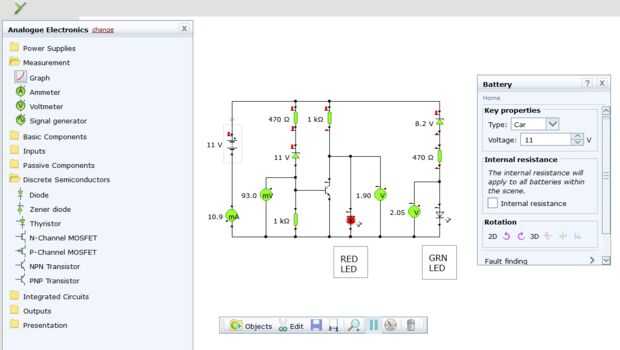

Yenka es una mejora sobre la anterior encarnación. Usted puede insertar ambos metros para voltios y la corriente desde la misma ventana de menú de biblioteca (pinzas cocodrilo tiene sólo un voltímetro en su barra de botones, para obtener un amperímetro que hay que ir en un sub menu. ¿Mencioné que era extravagante?).
Como se cambia el valor de la batería, los LED cambian brillo. Si recibe un valor incorrecto, como cuando pongo un 330R en para la resistencia de la mano derecha 470R, haz una animación agradable del LED va a fundirse! Las bibliotecas han mejorado ya que hay más tipos de transistor para elegir.
Este es el punto donde fui a aguas inexploradas. La tensión ante la luz roja es 1.9V. El LinkIt uno tiene 3,3 v entradas digitales; Queria saber si esto fue suficiente para activar una de las entradas. Según mis búsquedas de la web, el voltaje de entrada mínimo es 2.0V un dispositivo TTL. Esto era algo que no pude encontrar en el sitio web de MediaTek, o en los foros hay. Afortunadamente, haciendo una búsqueda en la web descubrí un hilo en este foro aquí
Supuse que el LED rojo y la resistencia de 1 k forman un divisor de potencial, y una simple reducción en el valor de la resistencia de 1 k me da un voltaje aumento presentada al LED. Así que empecé a cambiar el valor hacia abajo en la escala de valores de resistencia disponibles. Sí la tensión subió, como la resistencia valor vino abajo, pero solamente 0.01V por el cambio. Así que el valor mantiene hacia abajo hasta que animación poco agradable como el LED cuando para arriba en humo virtual. Este circuito no iba a prescindir de unos pocos componentes más.
