Paso 3:

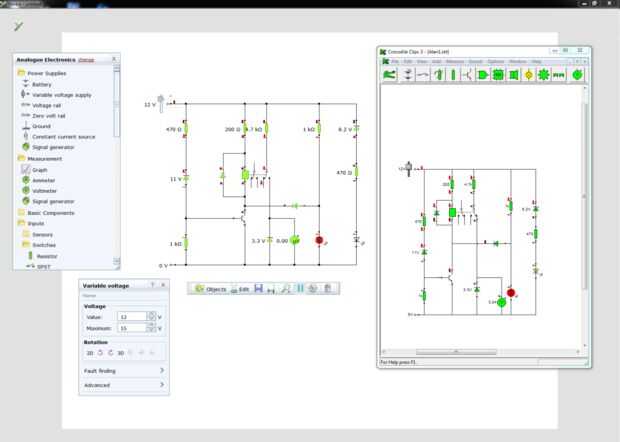

Así que aquí les presento mi circuito de golpe maestro, (dibujado en ambos emuladores, para demostrar las diferencias). El poste de relé mostrado conectado, es dar un paso de la "difícil" para el Diodo zener de centro, que como indica el voltímetro da un cambio definitivo sobre de 0 a + 3 (y un poco) voltios, ideales para alimentar una entrada digital en el LinkIt uno. El segundo Polo servirá como un cambio entre las fuentes de dos batería, a la Junta.
Hay una serie de beneficios con la introducción del relais en el segundo circuito. En primer lugar el "DigInPin" obtiene una tensión de 3V3 limpio mediante el Diodo zener como la forma en que funciona es fijar la tensión al perno, por lo que no necesita un resistor de pull-down según lo utilizado en un circuito de interruptor de aquí
En segundo lugar, cambia el relé de la batería principal que ahora está comprometida, a una batería de respaldo. Hubiera sido bonito si yo pude han utilizado la batería a bordo 'LinkIt ONE', pero esto sólo es disponible a través de un conmutador manual en el tablero de la fuente de alimentación USB.
Recorre el circuito de dos emuladores tuvo algunos resultados interesantes. En "Crocodile Clips" hay sólo un paquete de relé disponible, que no es específica para el voltaje de la bobina puede trabajar con. "Yenka" por otro lado tiene una selección de marcas en las calificaciones de bobina de 5V y 12V. La diferencia se presentó en una diferencia de 1V en el umbral que activa el relé, por lo que la resistencia de la bobina 'virtual' obviamente hace una diferencia.
