Monitor de baterías de 12V programable PIC 12F675 (1 / 4 paso)

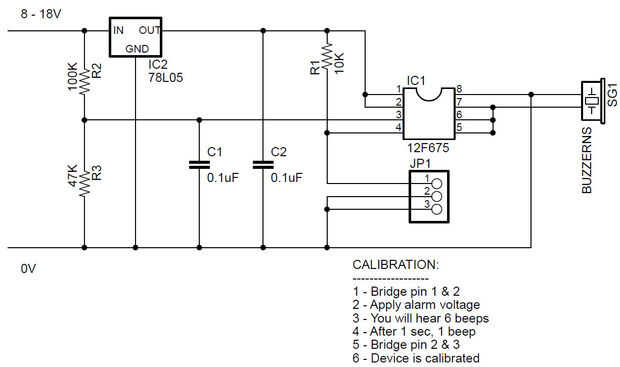

Paso 1: Construcción del Monitor de baterías

Usted necesitará los siguientes componentes:

R1 resistencia de 10K
R2 100K, 1% de resistencia
R3 47K, 1% de resistencia
C1, C2 0.1uf condensadores
IC1 Microchip PIC 12F675
Regulador de IC2 78L 05 Voltaje
Zumbador piezoeléctrico de SG1 5V
Jefe del pin 3 del JP1, con mini puente

Construir el circuito utilizando veroboard o tablero de PC.

Vea el paso
