Monitor de bebé de frambuesa Pi con Splunk (3 / 15 paso)

Paso 3: Conecte la temperatura y el Sensor de humedad

Al principio aconsejé en el sensor a utilizar para esto. El ligado tiene los componentes integrados, es decir una resistencia. He visto otra versión, un azul que no tiene esto y puede necesitar uno, para no volar. Esta conexión directa se aplica para el sensor de AM2302 rojo, con a bordo los componentes. Demás pueden funcionar, pero tenga cuidado.

1. Conecte el puente a las 3 conexiones en el Sensor
2. Naranja = tierra
3. Rojo = VCC
4. Marrón = DAT

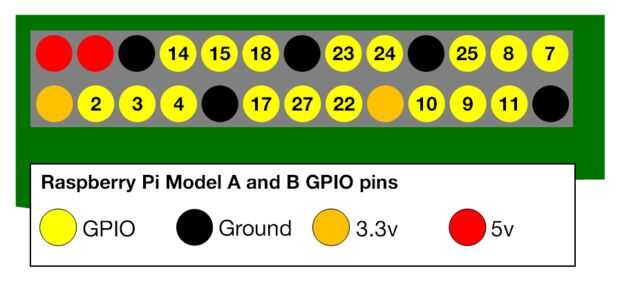

Conecte el otro extremo a la frambuesa Pi. Frambuesa Pi tienen una referencia digram para conectar.

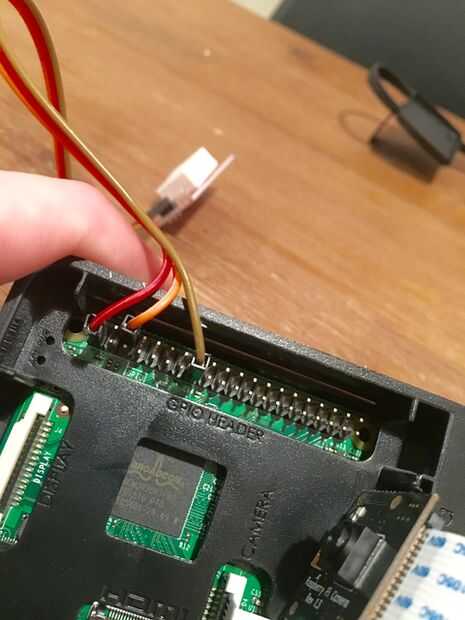

1. Conectar la naranja = Pin 6 = tercera desde la izquierda en la parte superior
2. Conecte el rojo = Pin 1 = abajo izquierda
3. Conecte el marrón = Pin 22 = 8 del barco de la izquierda

Ahora puede cerrar el caso y conecte la energía, necesitamos escribir un software para leer el sensor, ya sabes, comprobar que realmente funciona.
