Paso 4:

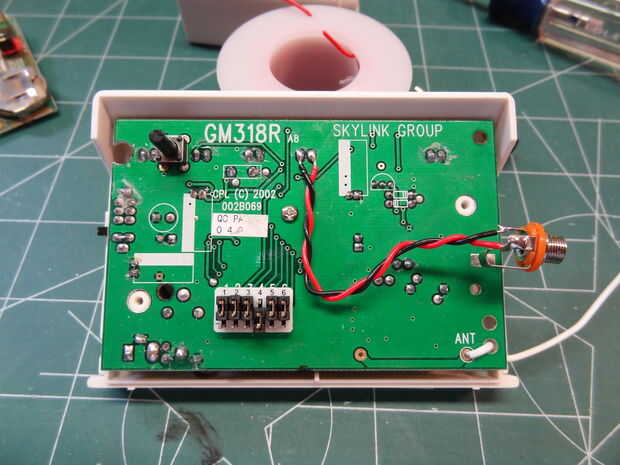

El receptor presenta algunas opciones diferentes para las salidas. Para mantener las cosas simples, decidí usar el LED #1. Cuando el sensor está activado, el receptor de pulsos el LED sobre una vez por segundo en unos 3.8v, que debe ser suficiente para que un microcontrolador. Sólo tal algunos cables en la parte posterior del PCB y enrutarse a otro jack de audio. Había un montón de espacio en el caso de un agujero y montar al conector en el lado izquierdo.
