Paso 1: Herramientas y materiales.
Materiales:
- Microcontrolador de nucleo NUCLEO-L152RE

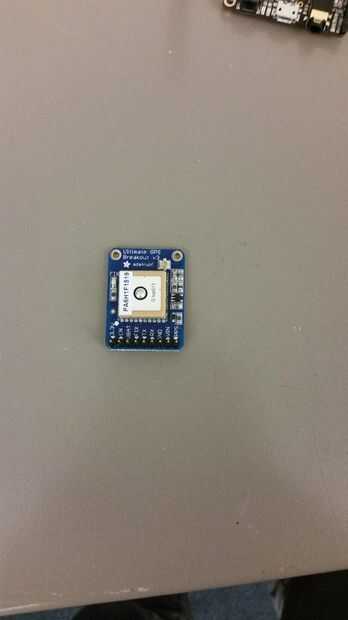

- Adafruit GPS Breakout

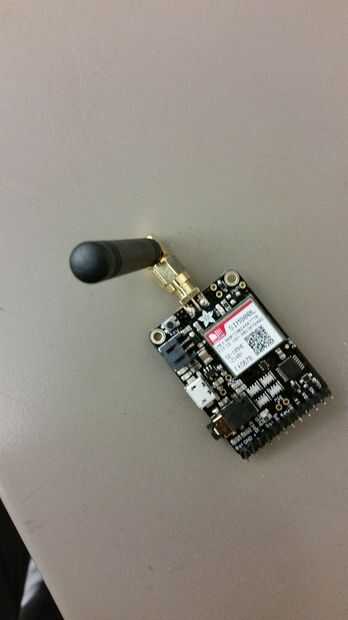

- Adafruit FONA GSM desbloqueo

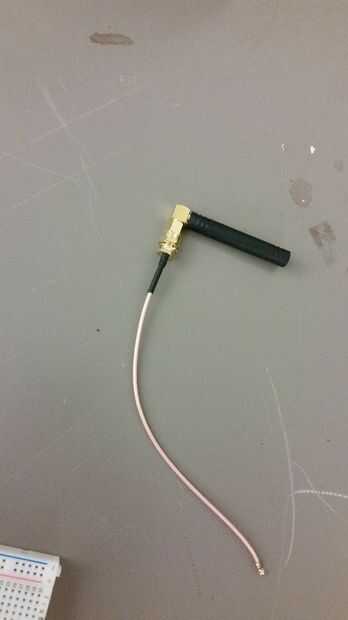

- 2 x de Adafruit SMA antena
- UFL SMA Adafruit adaptador

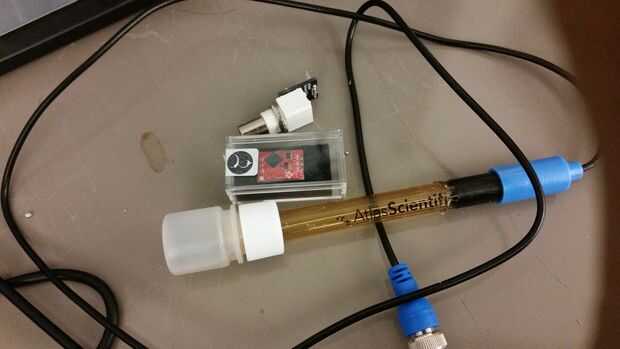

- Sparkfun pH Sensor Kit
- Broca de Metal cilíndrica
- Dispositivos de absorción de agua y dispositivos de detección de agua

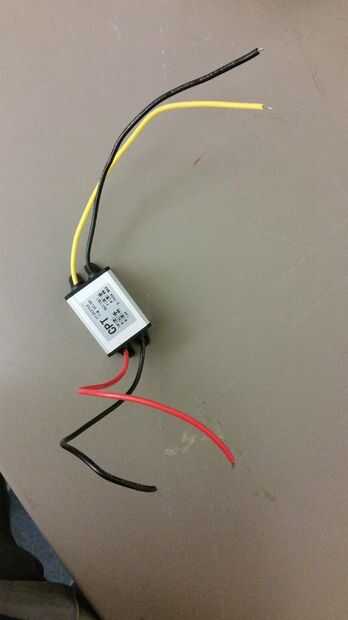

- Impermeable DROK 12v a 3.7v transformador

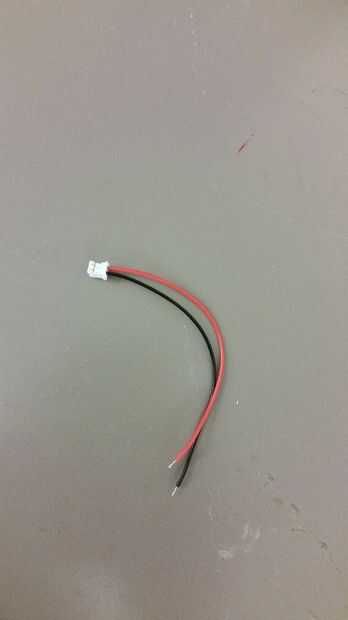

- Cable JST

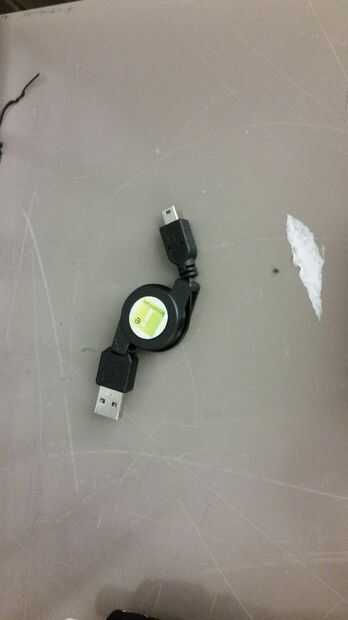

- Cable USB mini-B

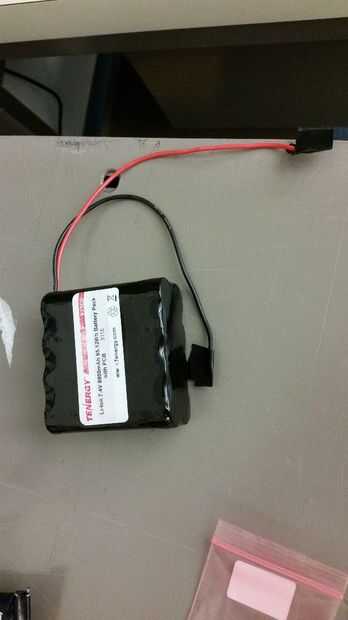

- 7.4V batería de 8800mAh

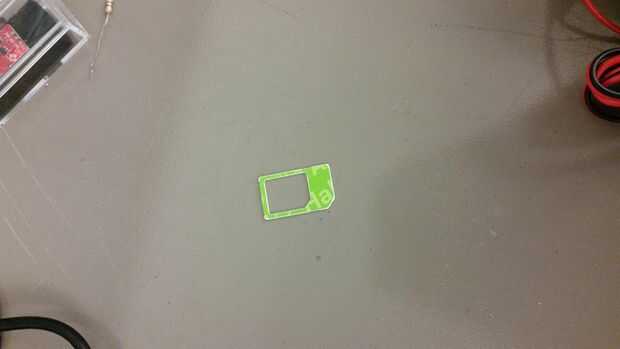

- Tarjeta SIM (adaptador si es necesario)

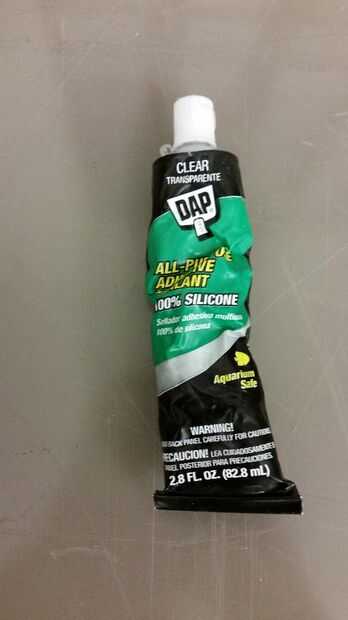

- DAP acuario sellador

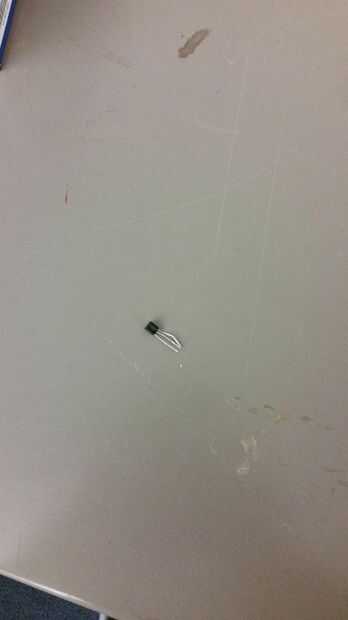

- Análogo de AD22100KT Sensor de temperatura
- De 4,7 cuartos taza de Sterilite Ultra-Seal

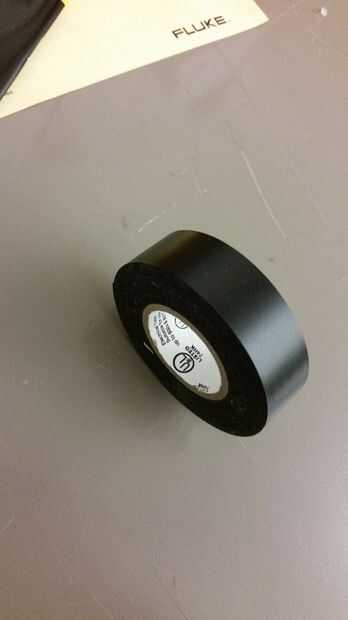

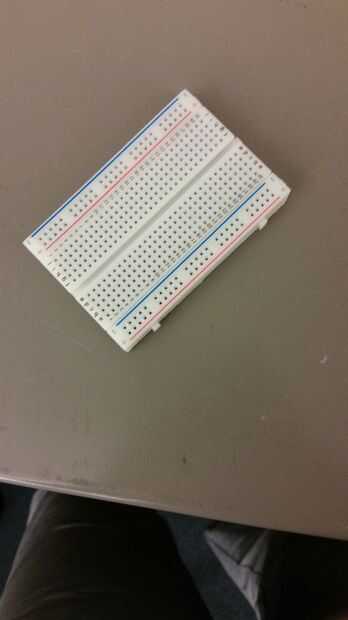

- Comando de tiras, cinta transparente, cinta aislante, protoboard, Cables de puente, Ziplock bolsas, Alcohol del frotamiento, guantes
Herramientas:
- Taladro de columna
- Abrazaderas
- Pinza de freno
Esta es toda la lista. Antes de salir y agarrar estas piezas, me explico solo los pensamientos detrás de algunas de las piezas por lo que puede gastar su dinero sabiamente:).
Si usted no se preocupa acerca de los pensamientos detrás de las piezas y simplemente quieran tu dinero no dude pasar este bit.

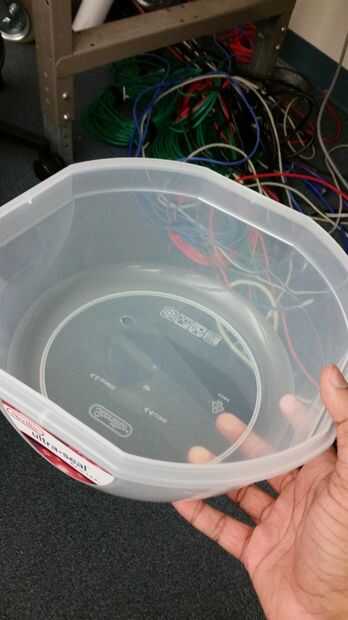

¿Por qué un cuarto de galón de 4,7 la taza? * Matemáticas ADVERTENCIA
Bien para flotar, el peso del agua que desplaza debe ser menor que su peso.
Equiparar el peso de la taza para el peso del agua desplaza el tazón de fuente obtenemos la siguiente relación: m = pv, donde p es la densidad del agua y v es el volumen de agua desplazada. v = 0.00444786 m ^ 3 y p = 1000 kg/m ^ 3 para que podamos conseguir unos 4,4 kg de masa en nuestro tazón de fuente antes de que se bajo, mucho más que la masa de las piezas que voy a entrar en el tazón de fuente.
¿Por qué acuario sellador?
Acuario seguro = Animal seguro = bueno para los ríos como no estamos contaminarlos :) Sello impermeable agradable y apretado que es confiable a diferencia de epoxi que es frágil y podría quebrarse.

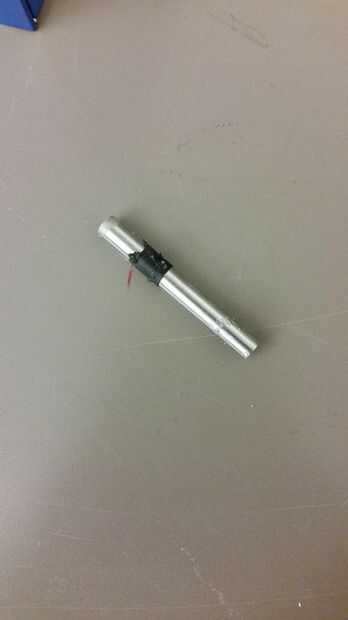

¿Por qué pedacito de metal cilíndrico?
El metal es un buen conductor de un montón de cosas, incluyendo el calor. Si ponemos el metal poco fuera del contenedor, entonces tendrá la temperatura del agua, y nosotros podríamos tocar fácilmente el sensor de temperatura analógico a la parte de la broca dentro del recipiente para obtener la temperatura del agua. Esto es mucho más fácil que el sensor de impermeabilización.
¿Por qué sensor de ph?
Es una métrica común medida en agua, pero es un poco caro. El punto es que usted puede conectar cualquier sensor como al dispositivo, pero tendrías que modificar el código, cableado, etc. para conseguir que funcione. Solo demostramos nuestro dispositivo con un sensor de ph.

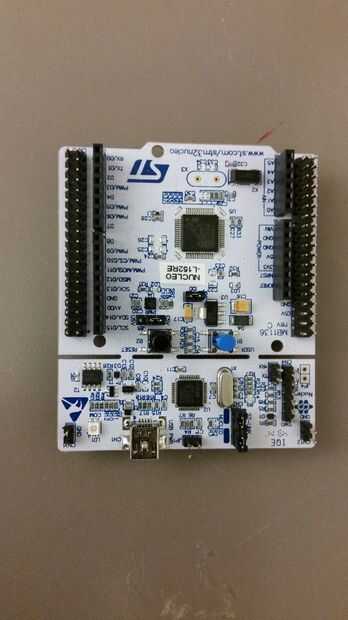

¿Por qué el nucleo l152re?
Nuestro proyecto es un dispositivo de bajo consumo de energía, por lo que queremos que un microcontrolador de bajo consumo de energía. En comparación con un microcontrolador de propósito general más procesador del núcleo mucho menor consumo de energía mientras está activa y, especialmente importante, mientras está dormido desde entonces que es lo que el dispositivo va gasto la mayoría de su tiempo a hacer.
