Paso 5: Asegurar el circuito en la cápsula
Ahora que la mayoría de los componentes del circuito es cableada, es tiempo de hacer el circuito en la cápsula. Dependiendo de los detalles de cuánto tiempo los cables son es puede necesita realizar modificaciones en la forma de fijar el circuito. La idea general es esta: Para asegurarse de que la cápsula no voltear, la cápsula debe equilibrarse rotatorio y heavy de fondo. Flexibilidad para los componentes a deslizarse exacerbará cualquier desequilibrio, por lo que todos los componentes se fijarán en lugar.
Batería:

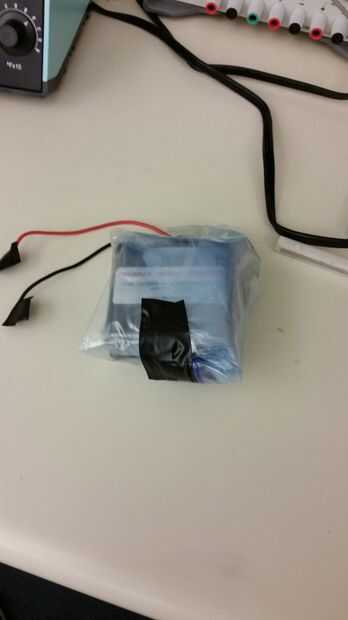

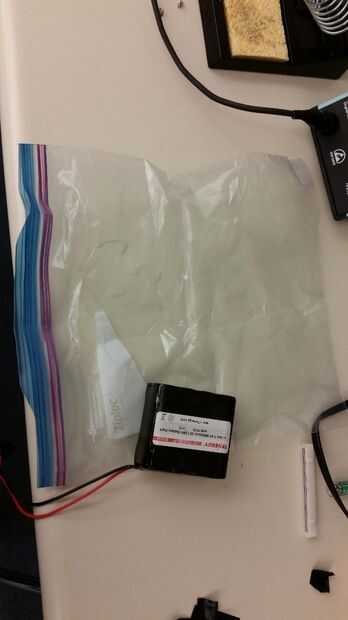

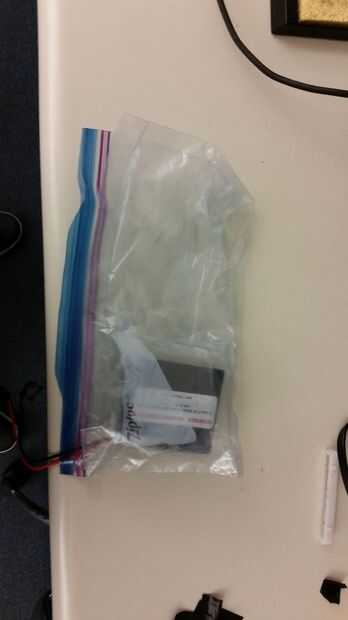

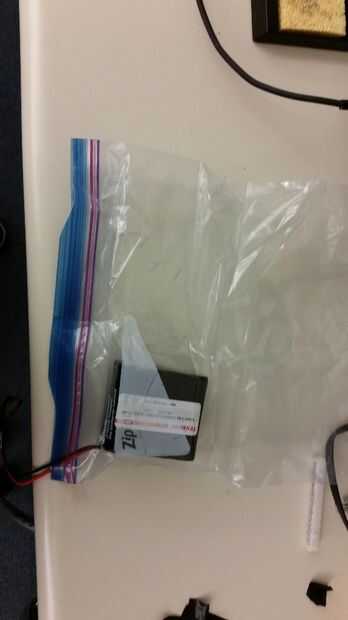

Puesto que la batería es particularmente sensible a fugas, envuelva la batería en la bolsa de plástico (fotografiada), dejando los dos cables que salen como deben conectarse con el resto de la circuitería de. Tratar de dejar la parte superior de la bolsa que contiene la batería ser como plana como sea posible, ya que más adelante ataremos el tablero de pan en la parte superior de la bolsa. La bolsa de plástico proporcionará la pila con una segunda capa de protección en caso de una fuga. Fijar la bolsa de plástico y la batería a la base del recipiente entre el conductor metálico y sonda de pH utilizando que tiras de un comando.

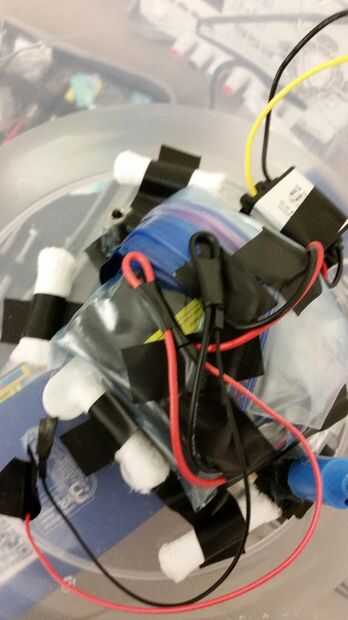

Para mantener los cables aseado, pliegan los cables de la batería de la batería y hacia abajo con cinta adhesiva. Hay que recordar que la alimentación y la tierra de los cables es ahorquillada porque necesitamos transformar a algunos del poder de energía GSM en una tensión más baja, por lo que debe existir un total de cuatro hilos que salen de la batería. Para asegurarse de que no cortocircuitar la batería, compruebe que han envuelto la cinta alrededor del metal expuesto de los dos conductores de alimentación y mantenerlos allí hasta que esté listo para conectar al resto del circuito.
Protección del agua:

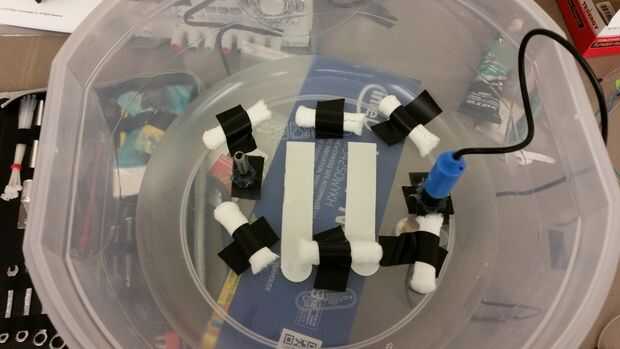

Cinta de seis de las partes de agua-absorbentes de los tampones a la base del tazón de fuente. Estas absorben agua en caso de una pequeña fuga, reduciendo la probabilidad de que el agua corra en la electrónica.
Tablero de pan:

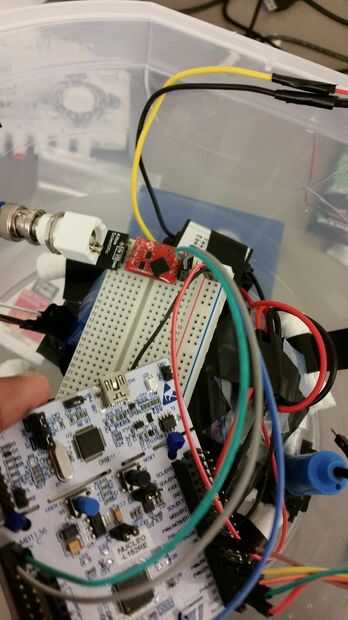

Con tiras de comando o pelar el papel de la parte inferior de tu protoboard, afiance el tablero de pan en la parte superior de la batería.
sonda de pH:
Ya debe haber conectado la Junta pH de la placa en el paso anterior. Conecte la sonda de pH en la tabla de pH. Para mantener el cable de la sonda fuera del camino, envuelva el cable alrededor del borde del tazón de fuente (no demasiado, para no interferir con el sello cuando ponemos la tapa en el recipiente) y sellen el alambre con cinta adhesiva eléctrica como en la imagen.
Microcontrolador:

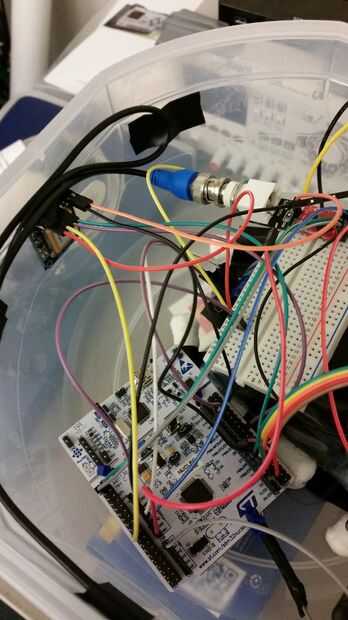

Tenga en cuenta que hay múltiples agujeros en el núcleo. Con un par de zipties, hacer pequeñas "asas" en la parte inferior del núcleo, bucle a través de los agujeros. Con cinta adhesiva, fijar las manijas a la base del recipiente. Con la sonda de temperatura a la izquierda y la sonda de pH, el Nucleo se acuesta del lado de la batería más cercana a usted.
Sonda de temperatura:
La sonda de temperatura debe ser firmemente pegada al lado del conductor de metal. Hay más contacto entre la sonda de temperatura y el metal conductor, mejor las medidas.
Transformador:
Cinta el transformador a la base de la taza en el lado de la batería más alejado de usted.
GSM:
Con una tira de comando, o cinta, fijar el GSM a la base del tazón entre la sonda de pH y el núcleo.
GPS:
Fijar el GPS en la pared izquierda del contenedor con una tira de comando. La antena a la pared así como de la cinta.
Todos los componentes del circuito deben fijarse ahora en su lugar. Recuerda que el circuito no enciende sin embargo, la batería no está conectada. Simplemente conecte la pila al VIN en el núcleo, después de cambiar el jumper JP5 a alimentación externa y su monitor de calidad de bajo consumo de energía de río será en!
¡ Felicidades!
