Paso 3: Construir algunos hardware!

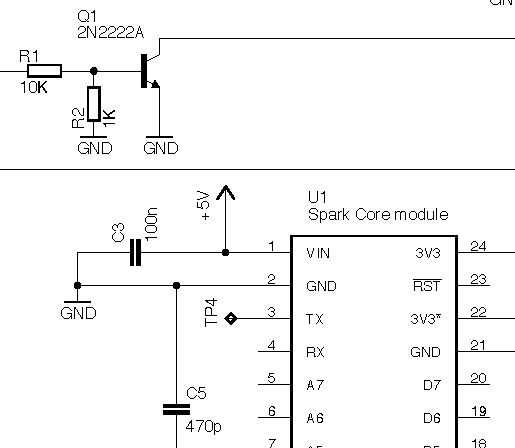

A continuación, necesitará montar el circuito en la placa de prototipos. El esquema está disponible como chispa-poder-metro-main.pdf (véase abajo) - puede ser útil para imprimir y marcar de componentes a medida que avanza.
Los bloques del circuito principal son:
- D1-D4, C1-C3: Rectificador AC y fuente de alimentación
- R1-R3, Q1: generación de señal de temporización de 50Hz
- R4-R7, C4, C5: acondicionamiento de señales de sensor de corriente
Tratar de mantener el último bloque relativamente compacto y cerca de la base, como cables de elegirá ruidos no deseados y reducir la precisión de la medición. C5 debe cablearse como cerca de los pernos de la base como sea posible. El convertidor DC-DC debe mantenerse separado.
Nota:
Si está usando un sensor de corriente diferentes, puede que necesite ajustar el valor de R6 más adelante. Es una buena idea poner este en algún lugar donde no es demasiado difícil de desoldarlo.
Si usted quiere construir el circuito de regulador DC 5V simple, el esquema de este se da a continuación.
