Monitor de energía para el hogar conectados a Internet (4 / 9 paso)

Paso 4: (Opcional) discreta DC-DC converter

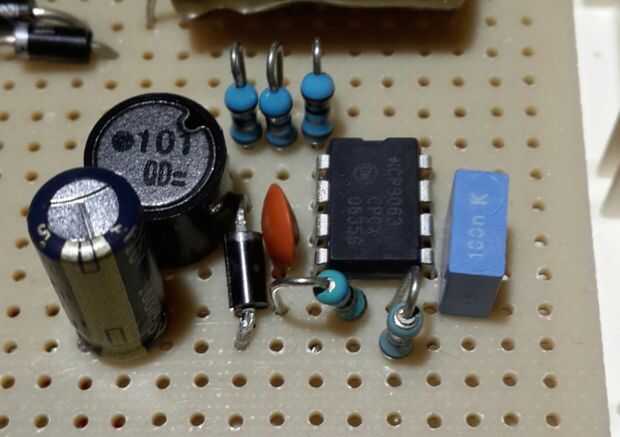

Se muestra el circuito del regulador de 5V usé encima; el esquema está en el archivo adjunto NCP3063-converter.pdf . Las piezas requeridas son las siguientes:

  • C1 2.2nF cerámica
  • C2 100nF cerámico
  • Tipo de C3 180uF o 220uF ESR bajo
  • 1N5819 D1
  • IC1 NCP3063P
  • L1 100uH 1A corriente nominal de, , tipo de alta frecuencia
  • R1-R3 1 ohmio

Una vez más, vale la pena mantener el diseño compacto como el regulador de conmutación genera una cierta cantidad de ruido de alta frecuencia. Soldar IC P 3063 directamente en el tablero, para ayudar con la disipación de calor.
