Paso 3: montaje...
El resto del proceso de montaje es cuestión de gustos. Si tuviera que hacerlo todo otra vez, utilizaría la cortadora laser para cortar una caja de acrílico personalizada (como se verá en el artículo en la construcción de un refrigerador de agua del láser de CO2). El láser hace un mucho mejor trabajo cortar plástico que hice aquí. (Si utilizas un taladro siempre utilice abrazaderas. El taladro va a recoger la caja de plástico y girar a una alta velocidad en cualquier cosa - como su mano - que puede)

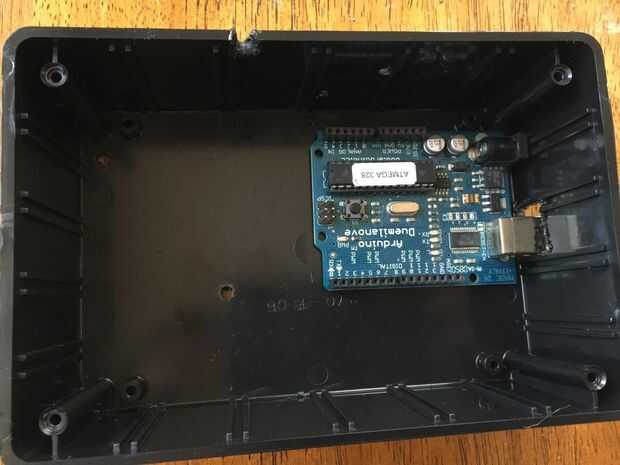

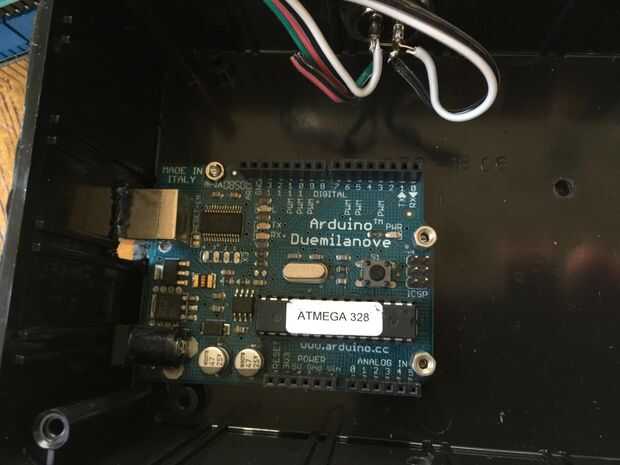

Usé un taladro a Marque y perfore agujeros para empernar el zumbador piezo a la base de la caja del proyecto. Luego hice lo mismo para el Arduino del perno en la base de la caja. Usé un cuchillo caliente cortar un agujero en el lado de la caja para puerto USB de la Arduino. Es importante recordar hacer localizar el Arduino para que el puerto USB es accesible desde el exterior!

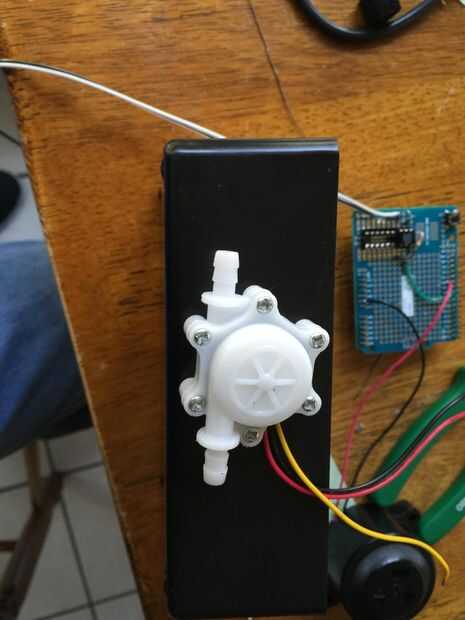

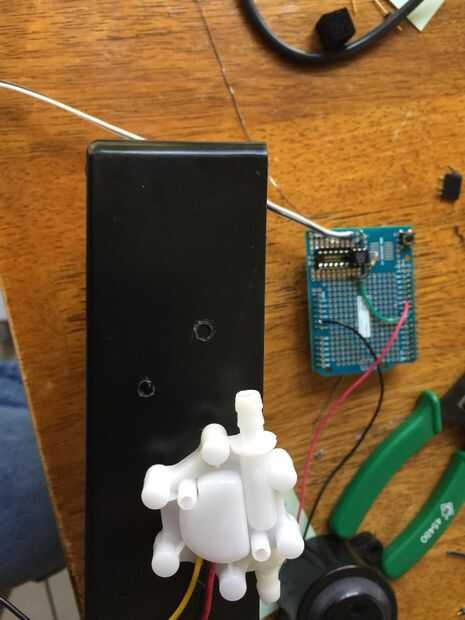

Luego perforé dos agujeros para que coincidan con los postes en la parte inferior del Sensor de flujo de agua. Aunque es posible fijar el sensor a la caja mediante tornillos, decidí hacer agujeros luchas apretados para los puestos y luego utiliza epoxi en ambos lados para fijarla a la superficie de la caja. Esto parece funcionar bien.

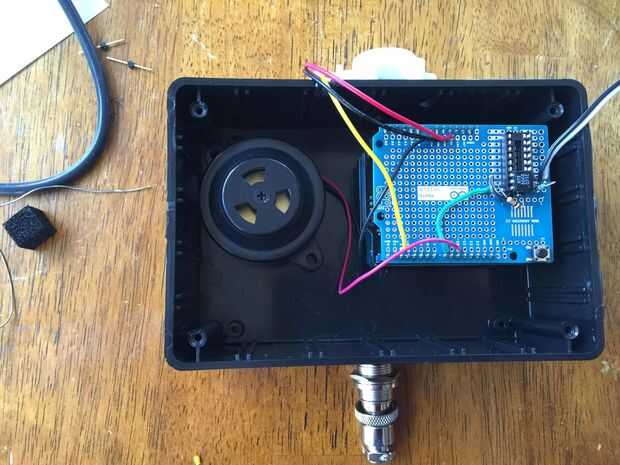

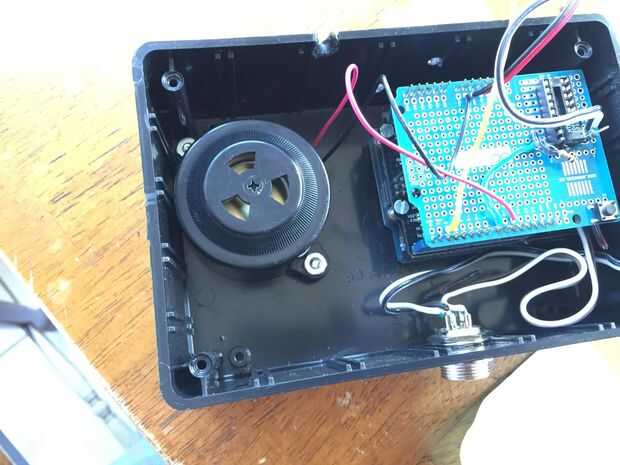

Con todos estos elementos esenciales colocados, perforé otro agujero para un perno 4 Mic conector macho (fósforos en el conector de 4 pines hembra micrófono con parte de Radio Shack #274-0001). Utilicé dos pines para conectar a fuente de alimentación del láser + 5 voltios y tierra y 2 cables para el láser activar/desactivar interruptor de línea para conectar al relé. Ser advertido que si bien es muy fácil soldar los cables en el conector hembra, la misma no es cierto del lado masculino. Sin embargo, hacen un bonito aspecto "puerto" del dispositivo.

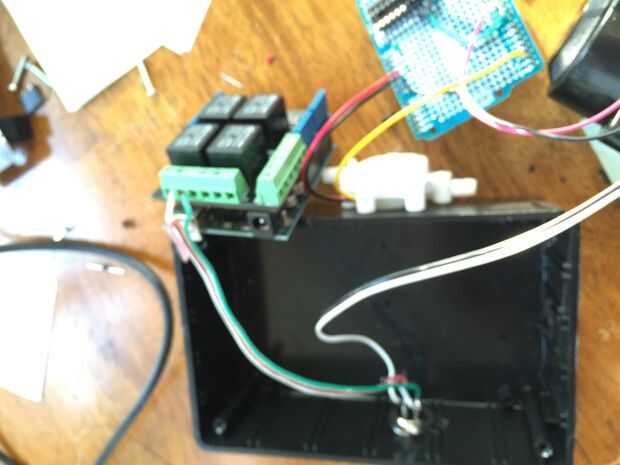

Con el Arduino atornillado ahora puede conectar el escudo de relé de Seeed Studio. Con el escudo de relé en su lugar, Conecte cables desde el conector o interruptor de activar/desactivar láser la fuente de alimentación al relé. El bosquejo actual te permite usar cualquiera de los 4 relés, pero se pueden también usar de J1 normalmente abierto y puntos comunes de conexión.
