Paso 4: Construir el escudo de Monitor...
El «escudo de monitor» utiliza el A000082 Arduino Shield Proto PCB como punto de conexión para todos los componentes electrónicos restantes (excepto el escudo de relé). Se superpuesta en la pantalla del relé.

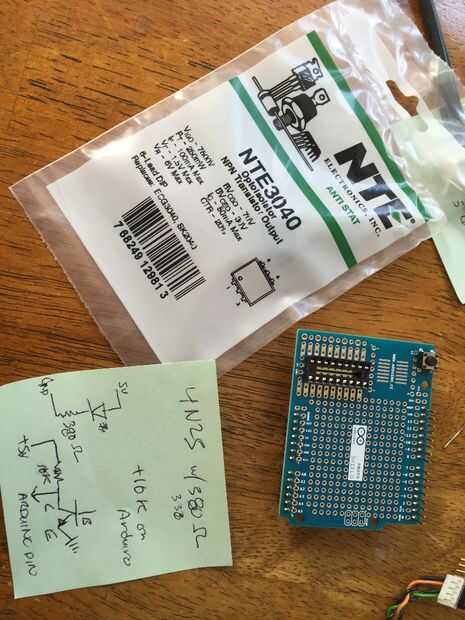

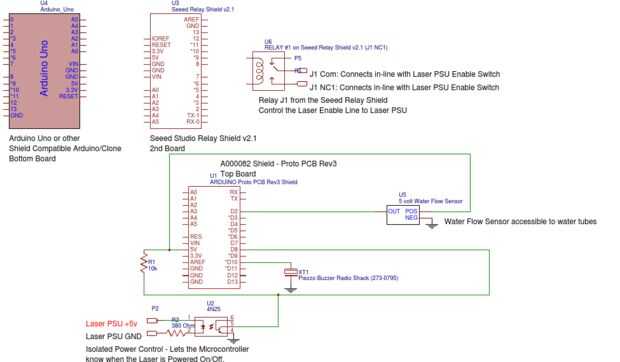

Siga el esquema para obtener más información sobre las conexiones. Usted notará que utilicé un zócalo DIP gran tamaño para mantener la NTE3040. Este es uno que tenía en mano, y prefiero usar estos sockets sobre soldar directamente a la Junta.
Aunque no es necesario también soldar un interruptor de reinicio a la Junta de proto para simplificar la prueba.

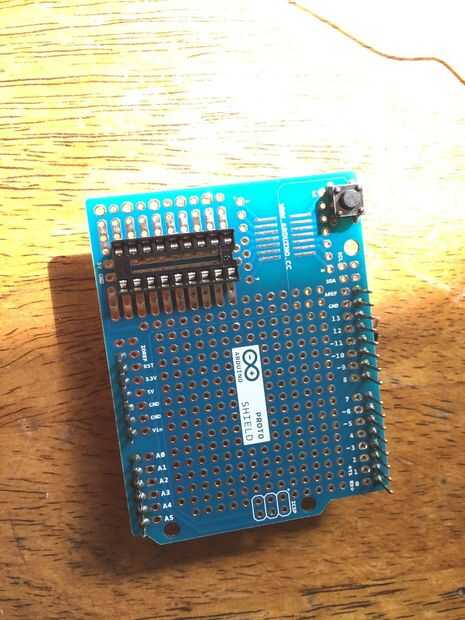

Opto-aislador
Con el casquillo de inmersión en el lugar, ejecute un cable de la clavija 1 a donde conectará la línea de + 5 voltios de la fuente de alimentación Laser.
Luego Solde un resistor de 380 ohmios a la Junta conectar el Pin 2 de la NTE3040 a donde se conectará la línea de tierra del láser de PSU.
En el otro lado de la toma DIP, soldar un cable del pin 5 a PIN 8 de Arduino. Mientras hace esto que también tendrá que soldar una resistencia de ohm k 10 a 8 PIN por un lado y a + 5 voltios en el otro lado de la resistencia.
Luego soldar un cable de puente para conectar el Pin 4 de la NTE3040 a la línea de tierra en la placa Proto.
Zumbador piezoeléctrico
Suelde el cable rojo (positivo) desde el zumbador Piezo para el PCB de Proto A000082 conectarlo a Arduino PIN 10. Luego suelde el cable negro (tierra) a una de las líneas de tierra en la placa Proto.
Sensor de flujo de agua
Suelde el cable rojo (positivo + 5 v) desde el sensor de flujo de agua para el PCB de Proto A000082 conectarlo a una de las líneas de + 5 voltios. Conecte el cable negro (tierra) desde el sensor de flujo de agua a una de las líneas de tierra en el tablero. Por último, conecte el cable amarillo (señal) desde el sensor de flujo de agua a la placa Proto conectado al PIN 2 de Arduino.

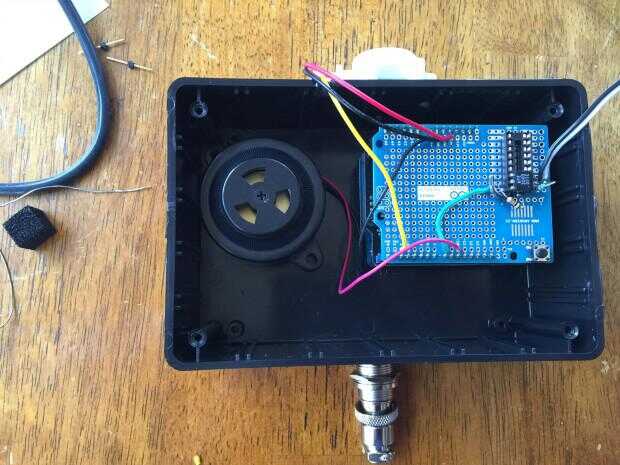

Con todo lo relacionado la Junta debería ser algo como esto:

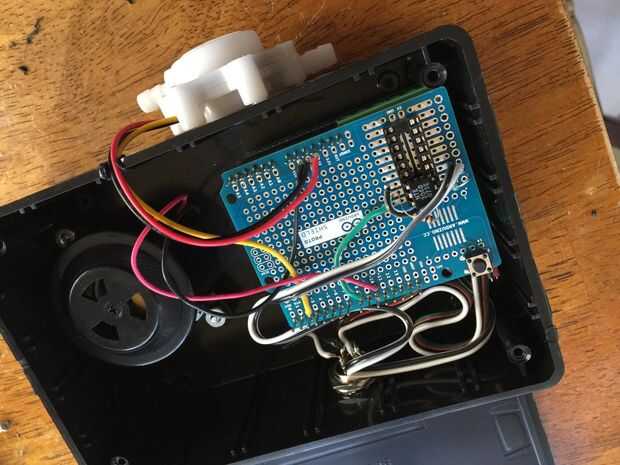

Aquí se muestra la junta antes de las conexiones externas se agregaron:
Aviso que el blancos y negros los cables en el conector externo para el (blanco) + 5v y (negro) las líneas de alimentación de + 5 de la fuente de alimentación Laser de la tierra. Los cables rojo y verdes conectan al relé J1 (COM y NO) para habilitar/deshabilitar poder para el tubo del laser.

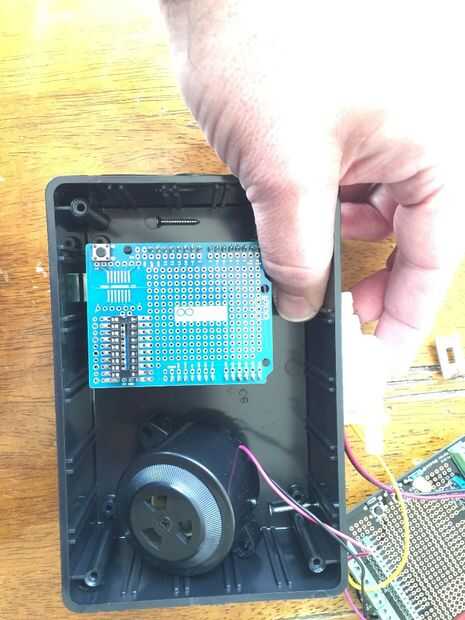

A continuación colocar la pantalla nuevo a la parte superior del escudo de relé como se muestra en las fotos anteriores.
