Monitor de iluminación con ESP8266 - IoT (2 / 7 paso)

Paso 2: cableado

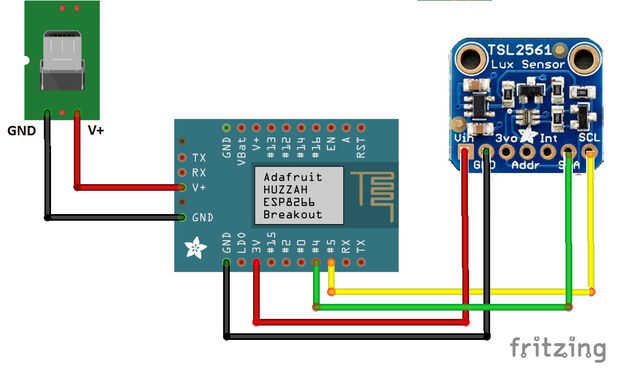

El cableado es muy simple. Tienes un diagrama anterior que muestra cómo hacerlo. Para ser más específicos es necesario hacer cuatro conexiones:

  • TSL2561 - Vin Pin---> HUZZAH ESP8266 - Pin 3V
  • TSL2561 - GND Pin---> HUZZAH ESP8266 - GND
  • TSL2561 - Pin SDA---> HUZZAH ESP8266 - Pin #4
  • TSL2561 - Pin SCL---> HUZZAH ESP8266 - Pin #5

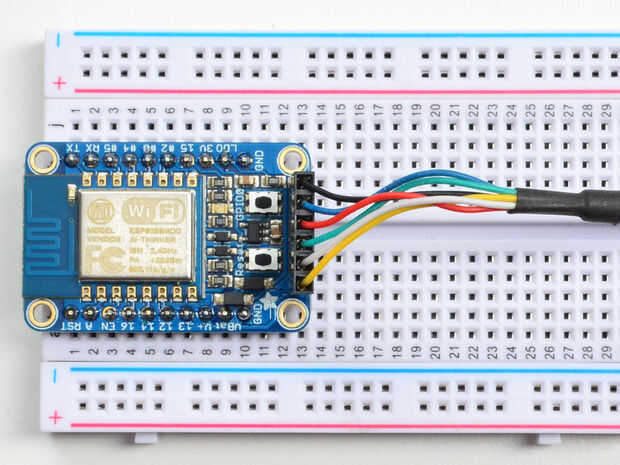

Para poder programar tienes que conectar el cable de programación también. Si utiliza el cable de Adafruit que te recomiendo entonces simplemente enchufarlo con el cable negro con el conector de tierra como se muestra en la foto de arriba. Para más detalles cómo programa Junta HUZZAH con Arduino por favor visite Adafruit sitio web.
