Paso 1: partes
Las siguientes piezas y herramientas se necesitan para construir al Raspberry Pi Internet Monitor:
Piezas de frambuesa Pi:

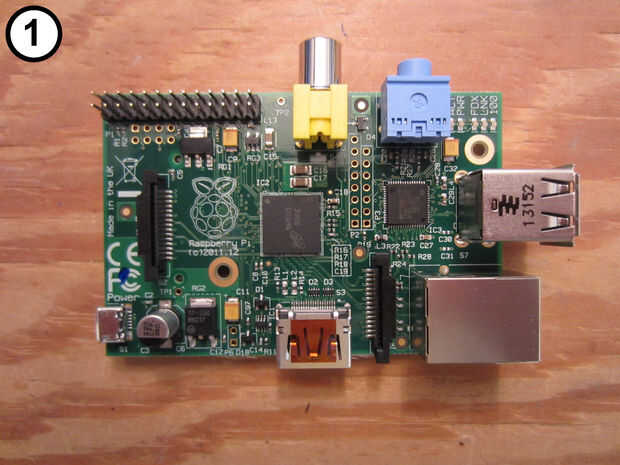

- 1 modelo de frambuesa Pi B 512MB de RAM (disponible en Amazon o Adafruit ID 998) (Foto 1)

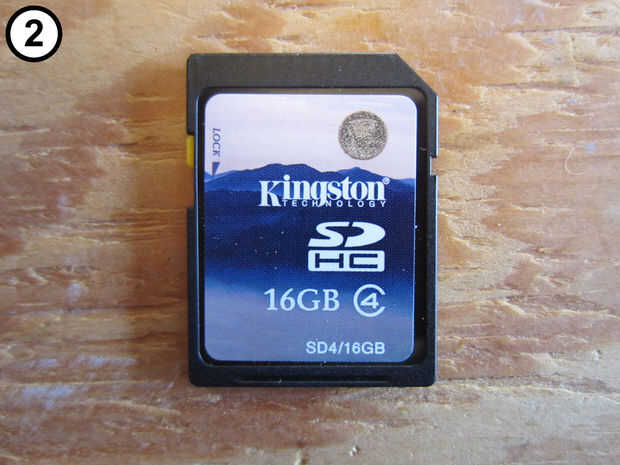

- 1 16GB tarjeta SDHC Clase 4 (8GB puede también usarse) (Foto 2)

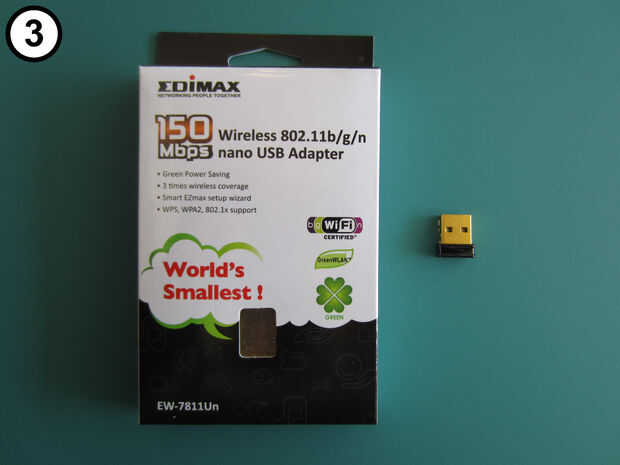

- 1 EDIMAX Wireless 802.11b/g/n nano USB adaptador (disponible en Amazon) u otro adaptador WiFi compatible para Raspberry Pi (Foto 3)
- 2 5/8" #4-40 tornillos y tuercas (foto 4)

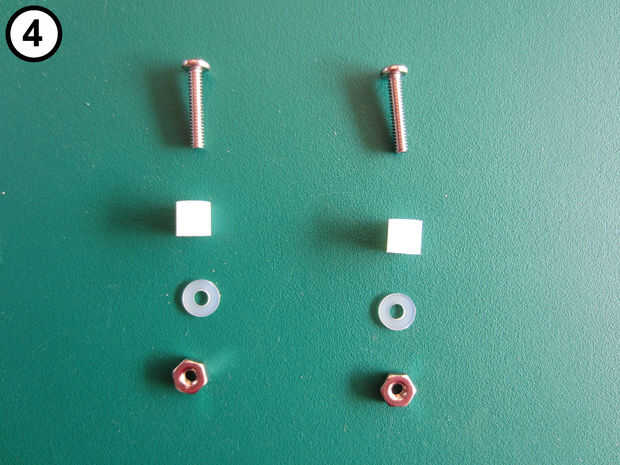

- 2 1/4" redondo espaciadores de nylon para tornillos de máquina #4 (Amazon fuente número de pieza B000FP9YW0) (foto 4)
- 2 arandelas de nylon plana #4 (Amazon fuente número de pieza B000FN1560) (foto 4)

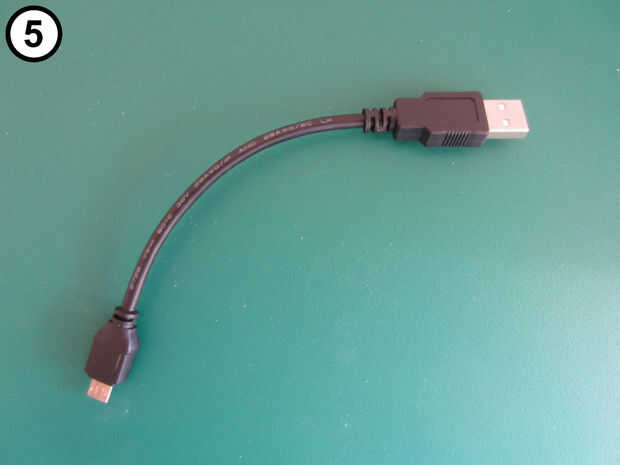

- 1 6" USB Cable con conectores macho tipo A y macho micro B (Adafruit ID 898) (Foto 5)

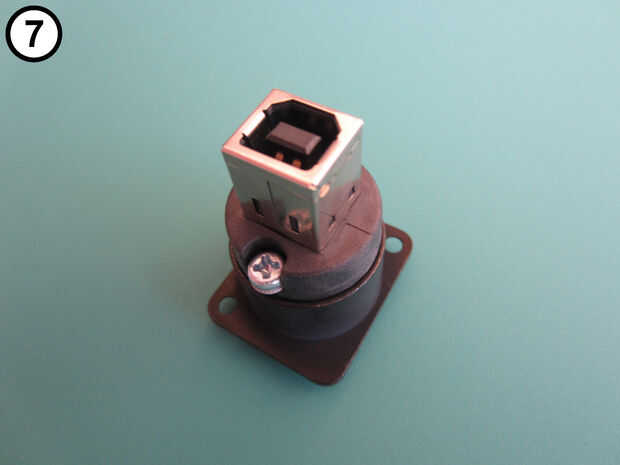

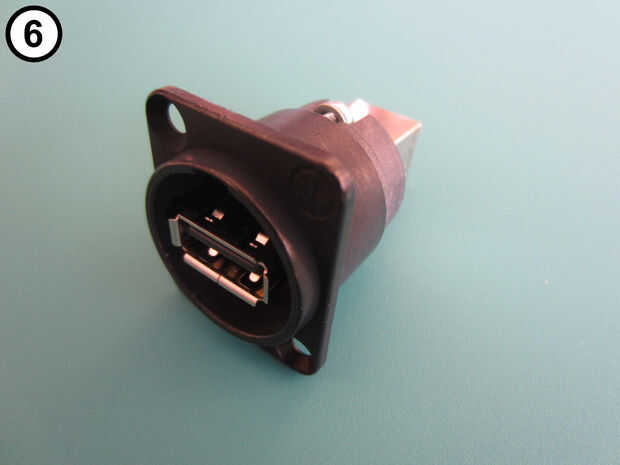

- Cambiador de género Neutrik NAUSB-W-B Reversible USB 2.0 1 (tipo A y B) (disponible en eBay) (fotos 6 y 7)

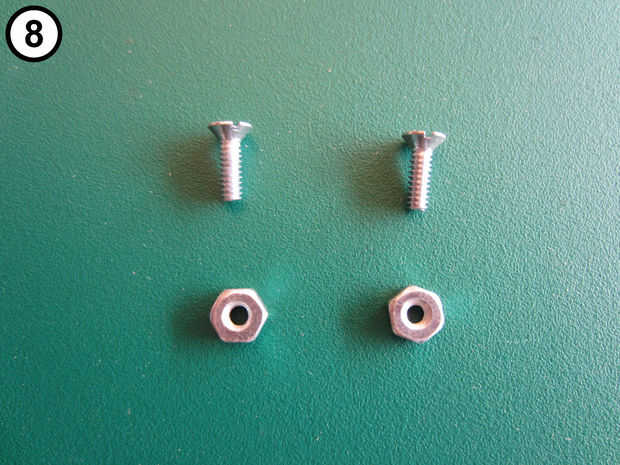

- 2 #4-40 3/8" cabeza plana máquina de tornillos y tuercas para el NAUSB-W-B (Foto 8)
Torre lámpara regulador circuitos piezas:

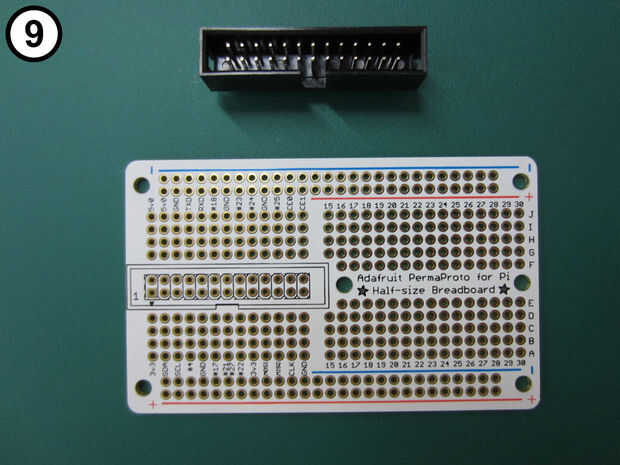

- 1 tamaño medio Perma-Proto frambuesa Pi placa PCB Kit (placa de circuito y conector GPIO) (Adafruit ID 1148) (Foto 9)

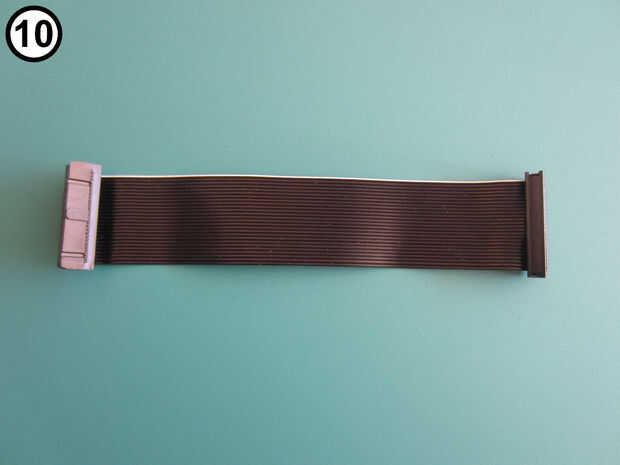

- 1 Cable de cinta GPIO para Raspberry Pi modelo A y B - 26 pines 6"(Adafruit ID 862) (foto 10)

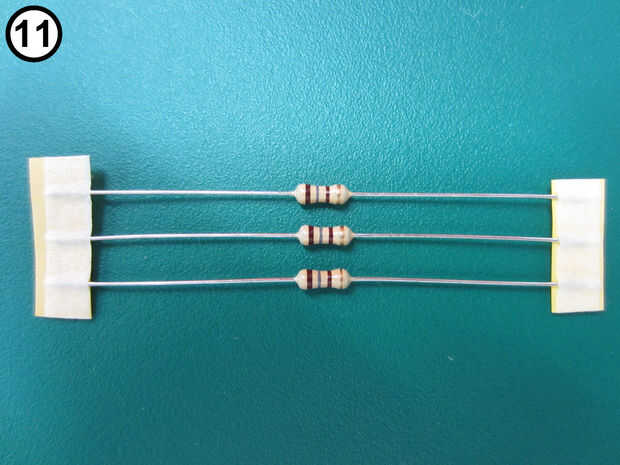

- resistencias de 180 ohmios 3 1/4 watt (foto 11)

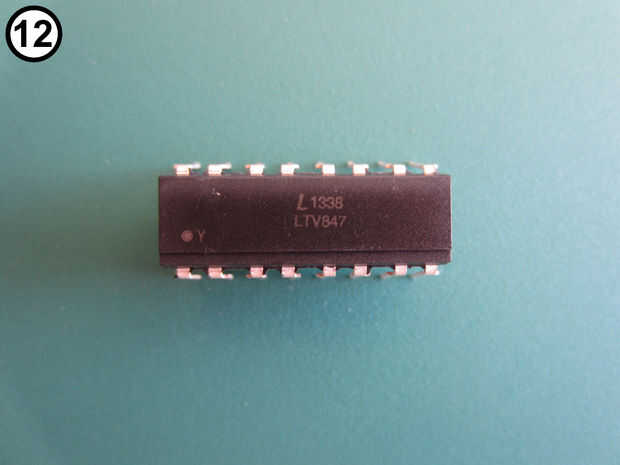

- 1 LTV847 Quad optoacoplador (Jameco parte núm. 878286) (foto 12)

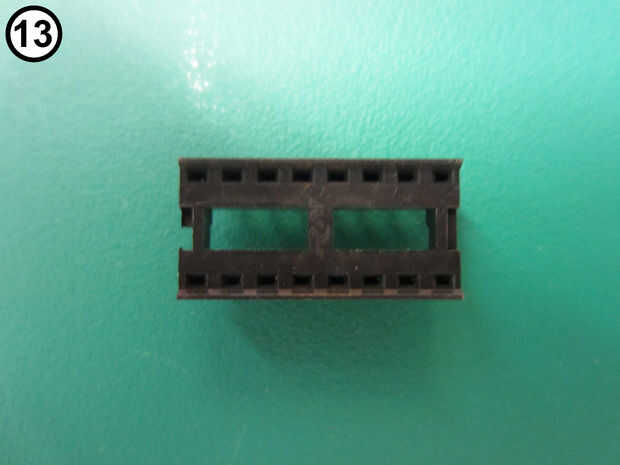

- 1 16 perno zócalo del IC (Jameco parte núm. 37373) (Foto 13)

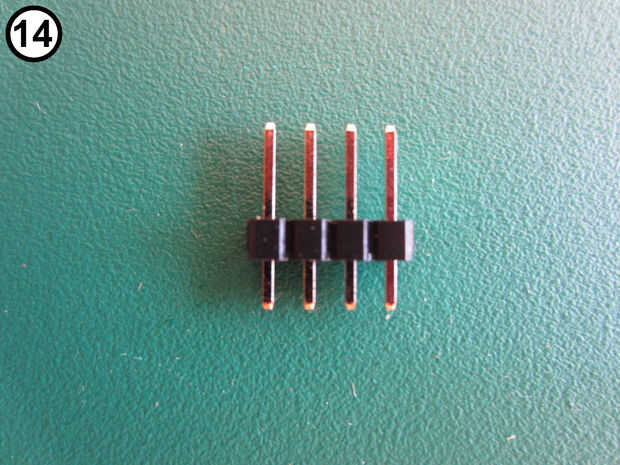

- 1 ruptura de 0,1" masculino encabezado (Adafruit ID 392) (Foto 14)

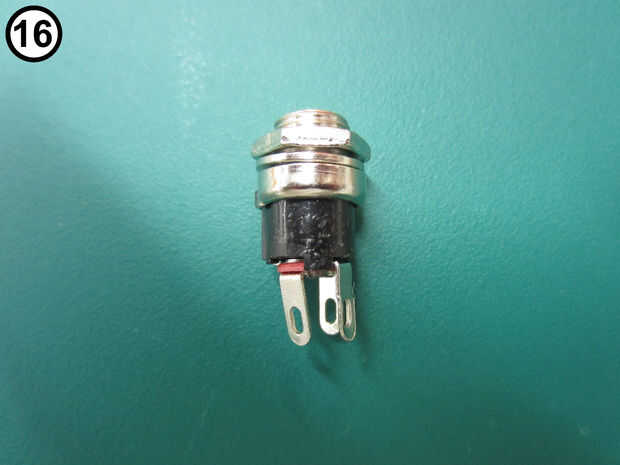

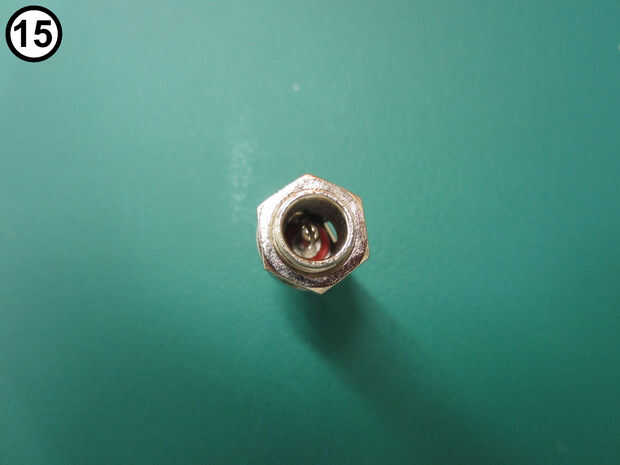

- 1 DC Power Jack 2.1mm (Jameco parte Nº 151555) (fotos 15 y 16)

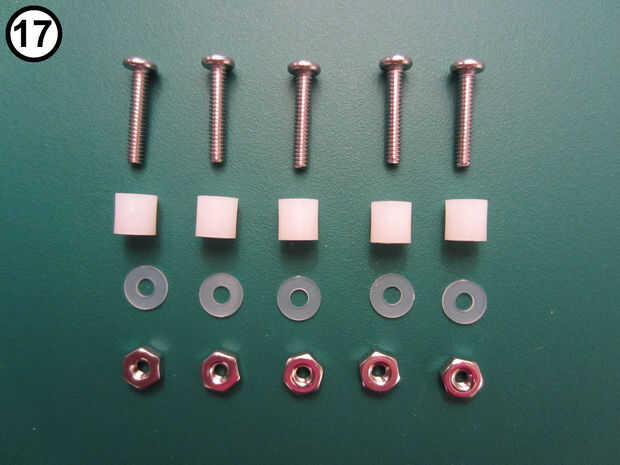

- 5 5/8" #4-40 tornillos y tuercas (Foto 17)
- 5 1/4" redondo espaciadores de nylon para tornillos de máquina #4 (Amazon fuente número de pieza B000FP9YW0) (Foto 17)
- 5 arandelas de nylon plana #4 (Amazon fuente número de pieza B000FN1560) (Foto 17)

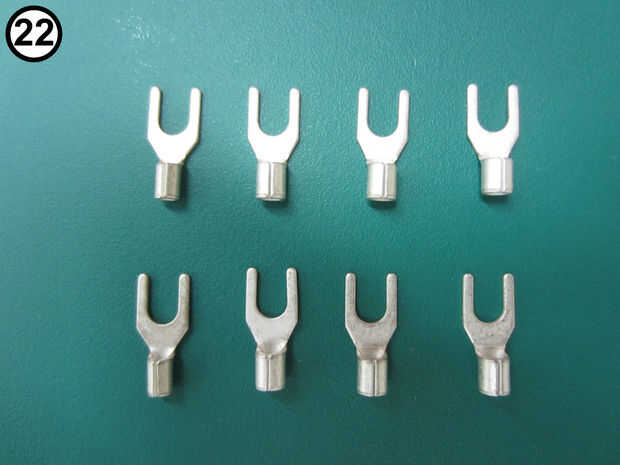

- 4 espada lengua terminales para cables de calibre de 16-22 (Radio Shack 64-3031 o Jameco parte núm. 842929) (foto 22)

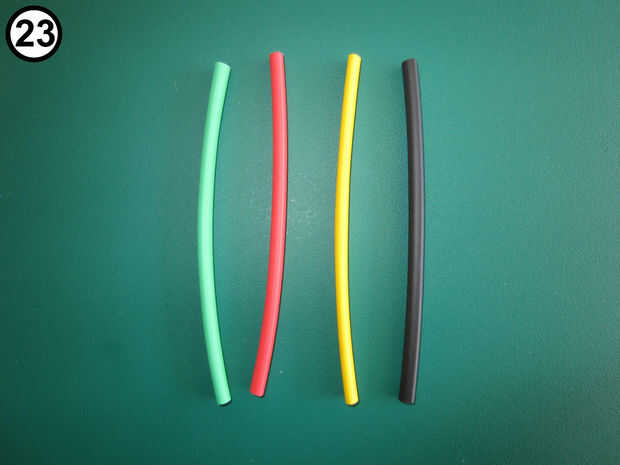

(3/32" de diámetro) de la tubería del encogimiento del calor (foto 23)
Torre industrial piezas de la lámpara:

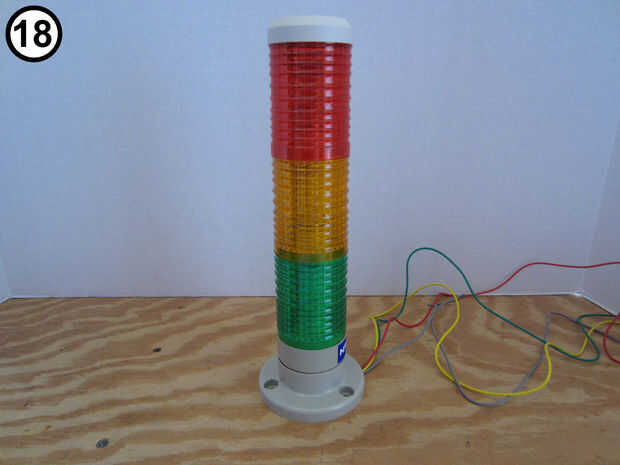

- 1 DC 12V rojo amarillo verde industrial torre lámpara de seguridad (disponible en eBay) (Foto 18)

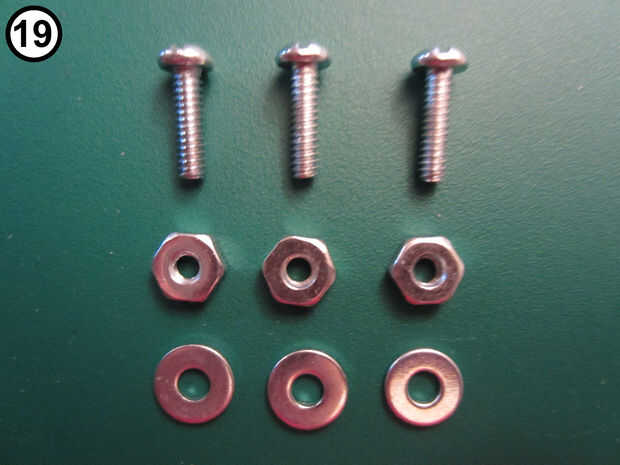

- 3 #6-32 1/2" tornillos, tuercas y arandelas (Foto 19) para el montaje de la lámpara de la torre

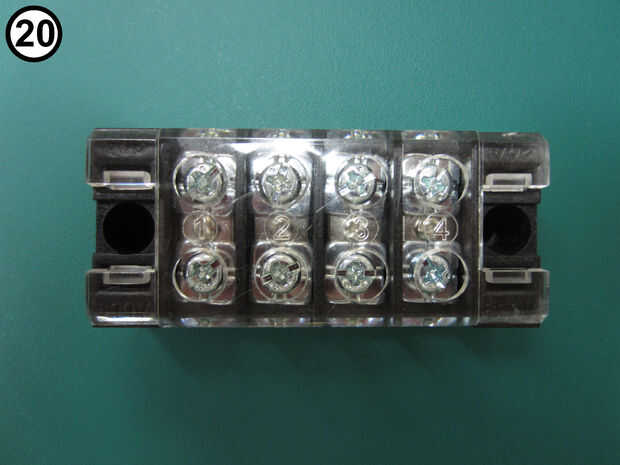

- 1 4 posición Conector tira de barrera (similar a Jameco núm. 230990) (foto 20)

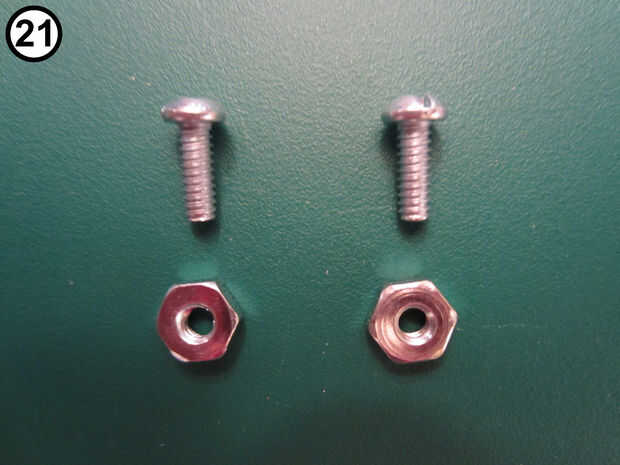

- 2 1/2" #6-32 tornillos y tuercas (Foto 21) para el montaje de la barrera
- 4 espada lengua terminales para cables de calibre de 16-22 (Radio Shack 64-3031 o Jameco parte núm. 842929) (foto 22)
- Calor shrink tubería 3/32" de diámetro (foto 23)
Interruptor de apagado de piezas:

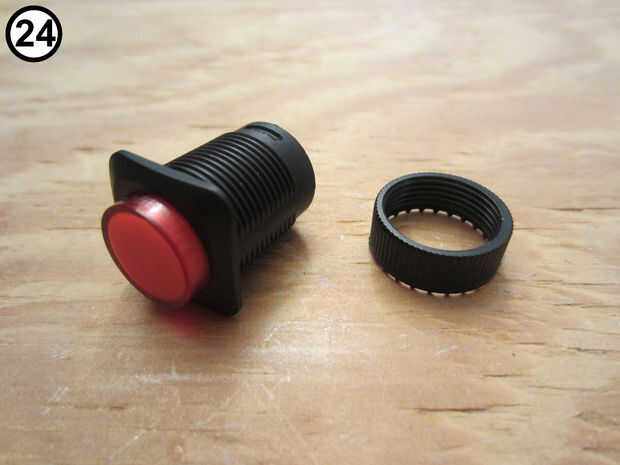

- 1 16mm iluminado rojo pulsador interruptor momentáneo (Adafruit ID 1439) (foto 24)

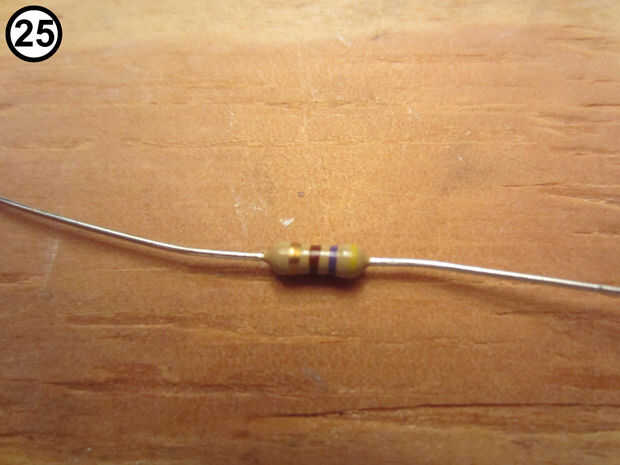

- 1 resistencia de 1/4 watt de 470 Ohm (foto 25)

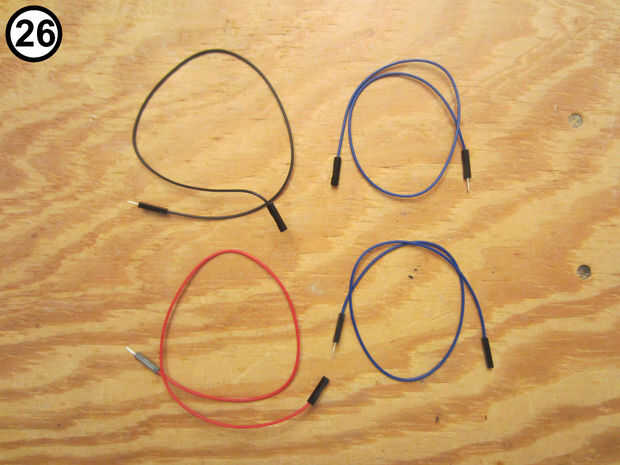

- 4 12" jumper cables (uno de los extremos macho, hembra de un extremo) (Sparkfun parte número PRT-09385) (foto 26)

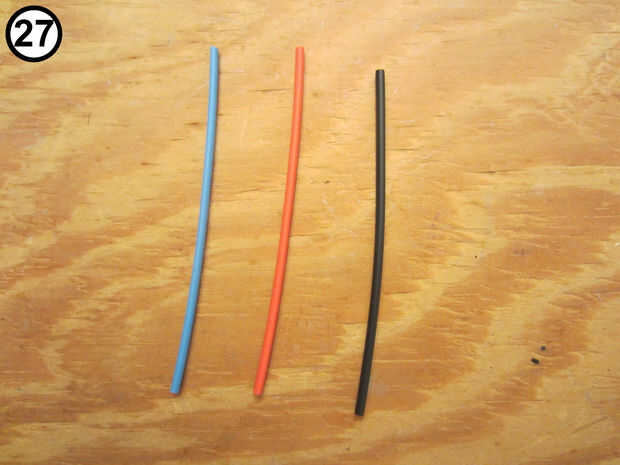

- (1/16 de pulgada de diámetro) de la tubería del encogimiento del calor (foto 26)
Caso de piezas:
- 1 hoja de 16 "x 16" 1/8 "madera contrachapada de abedul (3mm) (no fotografiada)

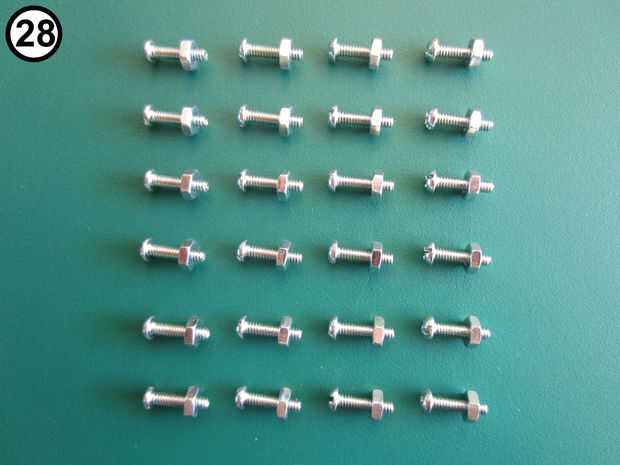

- 24 #4-40 1/2" tornillos y tuercas para sujetar el caso Junta (foto 28)

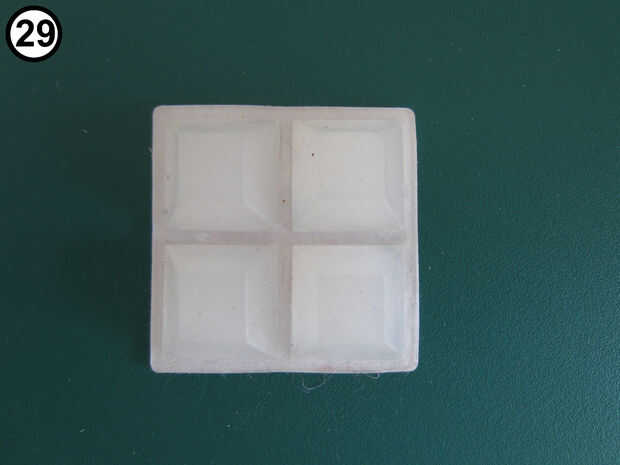

- 4 caucho/plástico adhesivo del uno mismo de pies/topes (altura 1/4") (foto 29)
Fuentes de alimentación:

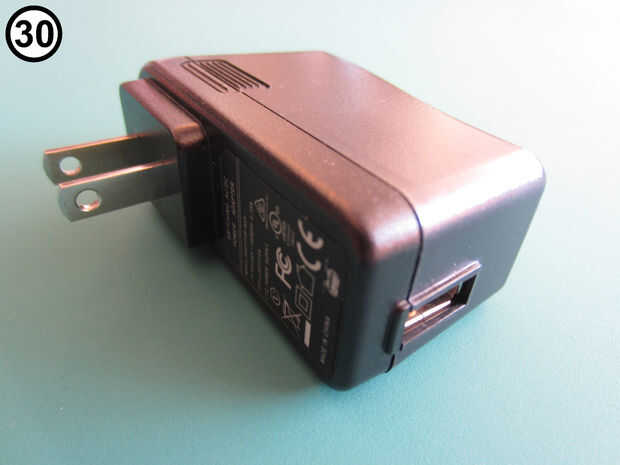

- 1 5 voltios 1 amp fuente de alimentación del puerto USB (Adafruit ID 501) (foto 30)

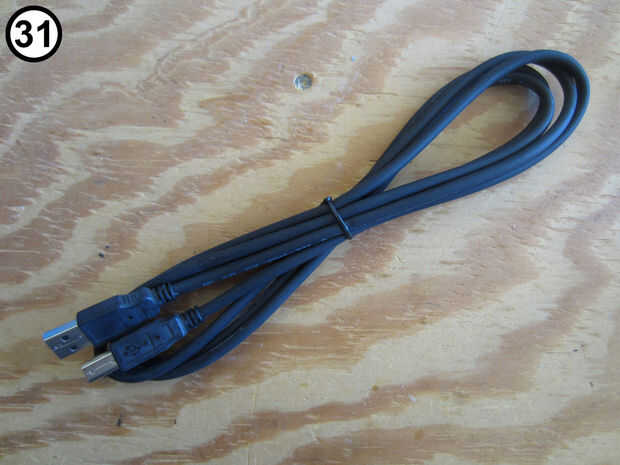

- 1 4 a 6 pies USB cable con un conector macho tipo B y conector macho de tipo A (también llamado cables USB de la impresora) (foto 31)

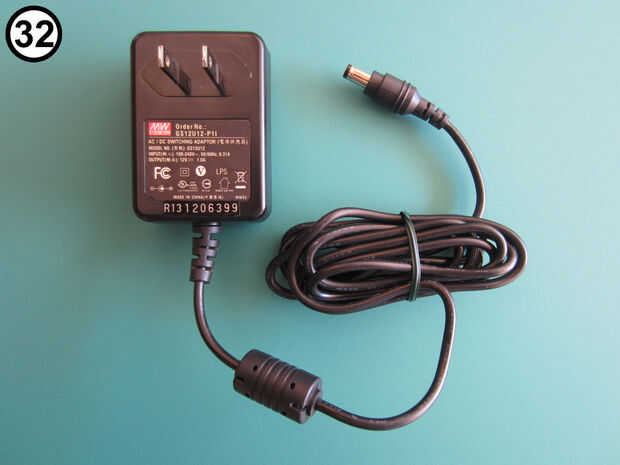

- 1 12 voltios 1 Amp fuente de alimentación con centro positivo 2,1 mm conector (Jameco 1940774 o ID de Adafruit 798) (foto 32)
Piezas varias:

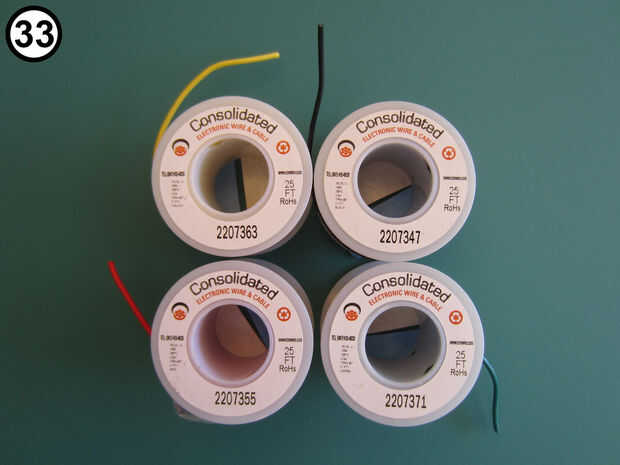

- Cable de 18 AWG (Foto 33)
Herramientas (no mostrados):
- Cautín y soldadura
- Tubería del encogimiento del fuente de calor de calor (calor pistola, fósforos, encendedor o vela)
- Cortadores de alambre
- Peladores de alambre
- Pequeño destornillador de Philips
- Pequeño destornillador de cabeza plana
- Herramienta de engaste (Home Depot tienda SKU # 131485 o Radio Shack catálogo #: 6400225)
- Alicates de punta
- 120 grado papel de lija (opcional)
- Cinta de pintor (opcional)
Equipo para instalar software de frambuesa Pi (no mostrado):
- Monitor de equipo compatible con HDMI
- Teclado USB
- Ratón USB cable Ethernet
- Conexión LAN Ethernet a Internet
