Paso 2: Cortar las piezas del caso con un cortador del laser
El primer paso es cortar las piezas para el caso de una hoja de contrachapado de abedul de 1/8"(3 mm). Un cortador del laser 45 vatios Epilog Helix en TechShop fue utilizado para cortar y grabar las partes. Todas las piezas del caso pueden recortar de una hoja de 16 "x 16" de madera contrachapada.

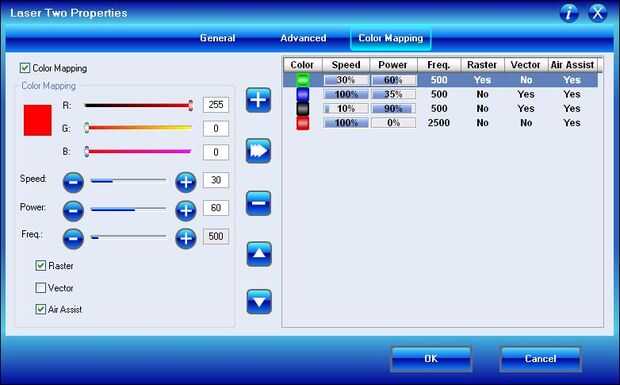

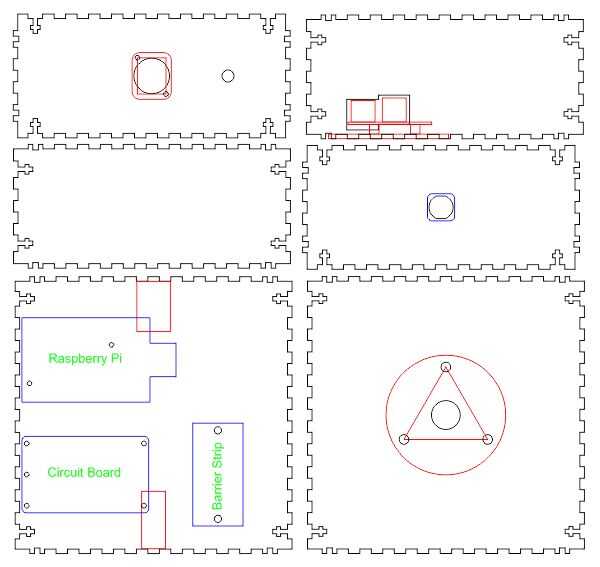

El diseño se muestra en el primer diagrama. Las líneas negras se cortará por el cortador del laser; las líneas azul se grabarse utilizando un ajuste de corte de baja potencia; texto verde será grabado; líneas rojas no se cortan, que son para mostrar el contorno de las piezas. Usé la capacidad de asignación de color de la cortadora del Laser para especificar la configuración de corte y grabado. La configuración utilizada se muestra en el lado derecho de la captura de pantalla "Color Mapping".
Las piezas individuales son:

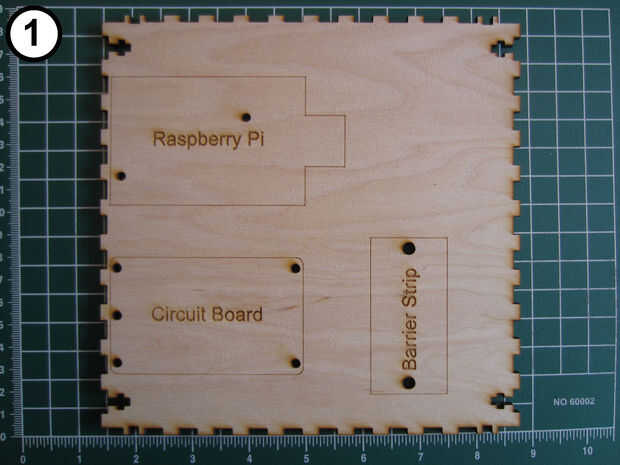

- Panel inferior con los agujeros de montaje para Raspberry Pi, circuitos y barrera (Foto 1)

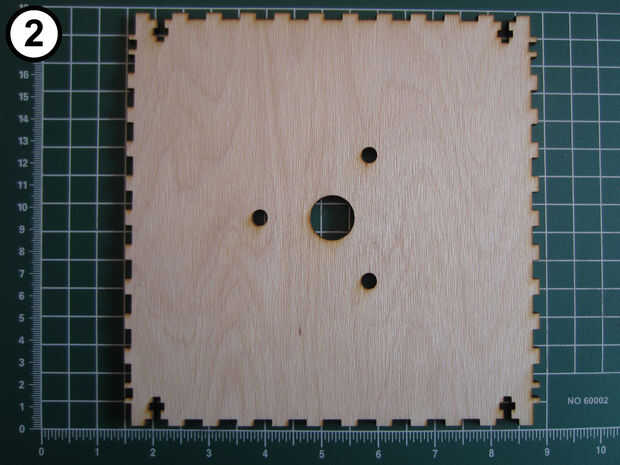

- Panel superior con los agujeros de la lámpara industrial Torre (Foto 2) de montaje

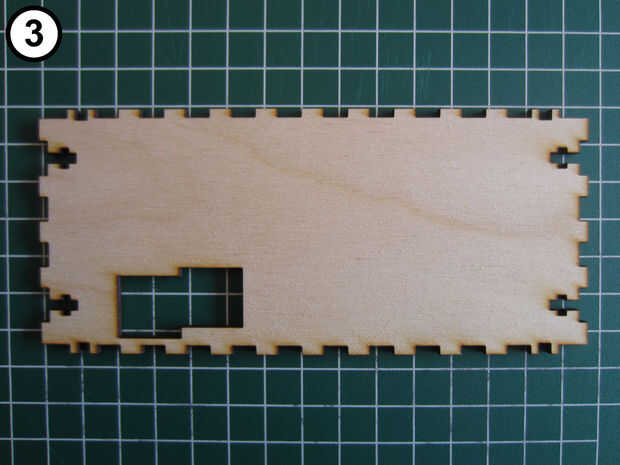

- Panel lateral con corte para Raspberry Pi LAN y USB puertos (Foto 3)

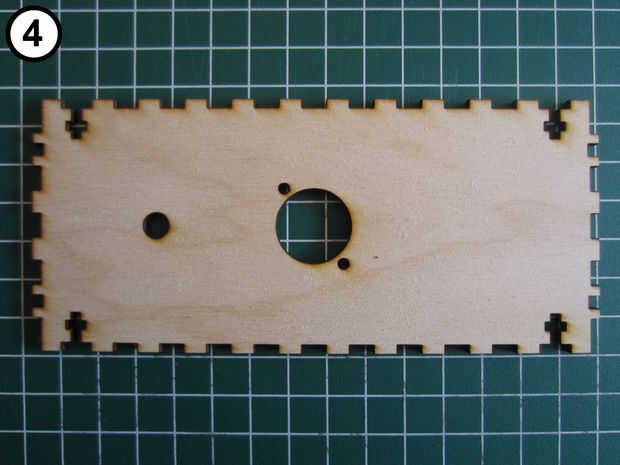

- Panel lateral con cortes para los enchufes de alimentación (foto 4)

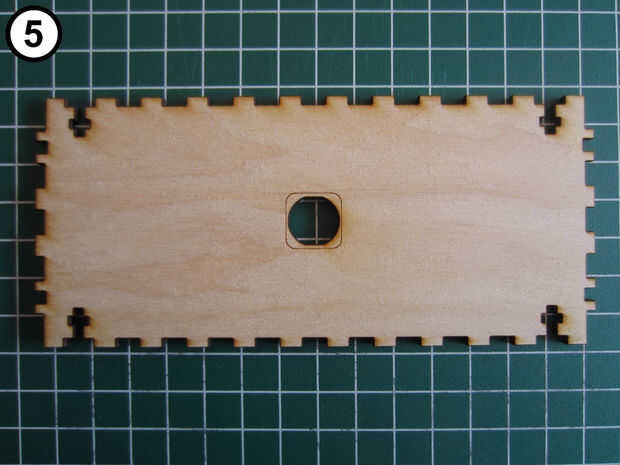

- Panel lateral con el hueco para el interruptor de parada (Foto 5)

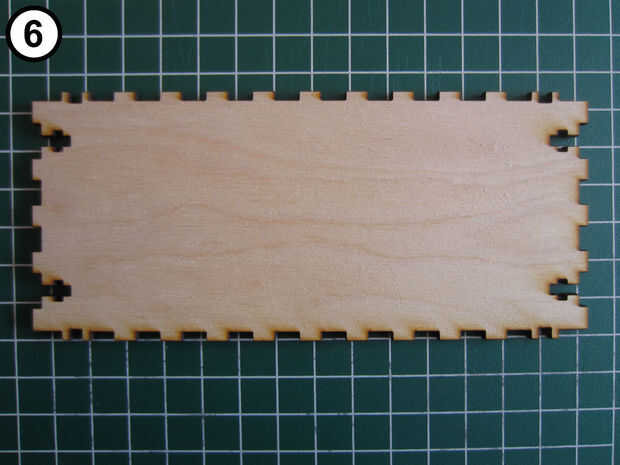

- Panel lateral con los no recortes (foto 6)
Las marcas de quemaduras por el láser pueden eliminarse con un lijado suave con lija de grano 120.
Los archivos de diseño de corte láser están en el archivo ZIP adjunto a este paso. El archivo contiene CorelDraw (.cdr) de X5 y archivos de PostScript encapsulado (.eps) para el diseño y el archivo para cargar los datos de asignación de color para el cortador del laser. Ver página 113 de https://www.epiloglaser.com/downloads/pdf/mini_he... para más detalles sobre cómo usar la asignación de color.
Nota: Desde que no era capaz de proporcionar un número de parte exacto de la barrera que he utilizado en este proyecto, puede que necesite ajustar un poco el diseño. Barrera tiras varían en tamaño y posición del agujero de montaje así que antes de que usted corte la madera, asegúrese de que los agujeros de montaje en el archivo de diseño coincide con la tira de barrera.
