Paso 8: Montaje y soldadura de la placa de circuito

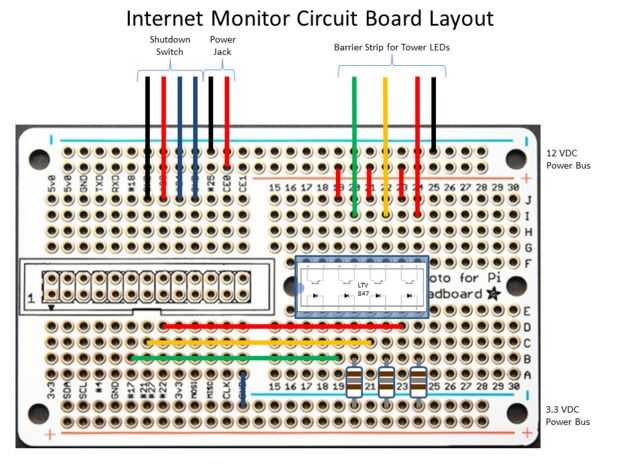

La placa de circuito se utiliza para aislar la frambuesa Pi del voltaje más alto usado por la lámpara de la torre. El diagrama muestra el cableado para el circuito y las conexiones a Raspberry Pi y la lámpara de la torre.
Soldar los componentes a la placa de circuito como sigue (antes de soldar Verifique para asegurarse de que tener los componentes en los agujeros correctos):

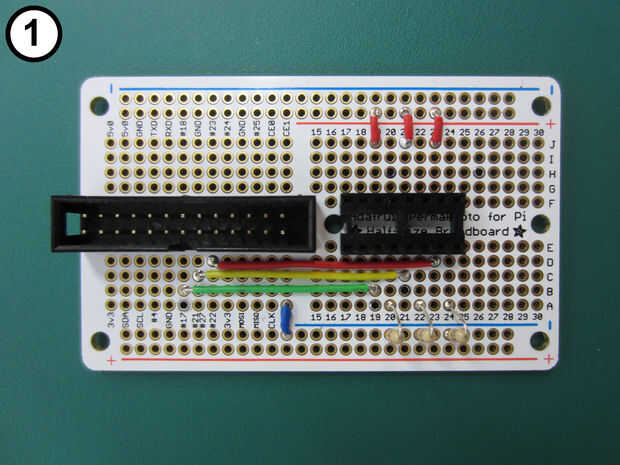

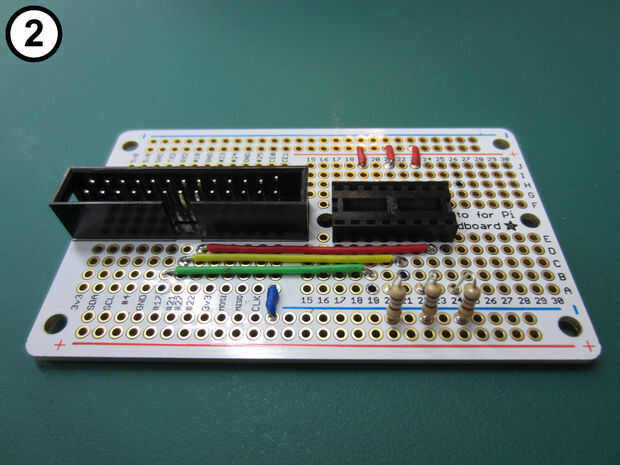

Utilizando el diagrama y fotos 1 y 2 como guía, cortar y soldar los cables como se muestra, soldar las resistencias en su lugar y luego soldar el conector GPIO y el zócalo del IC a la Junta. Asegúrese de que la muesca en el conector GPIO y la muesca en el zócalo del IC están apuntando en la misma forma que en el diagrama y las fotos.

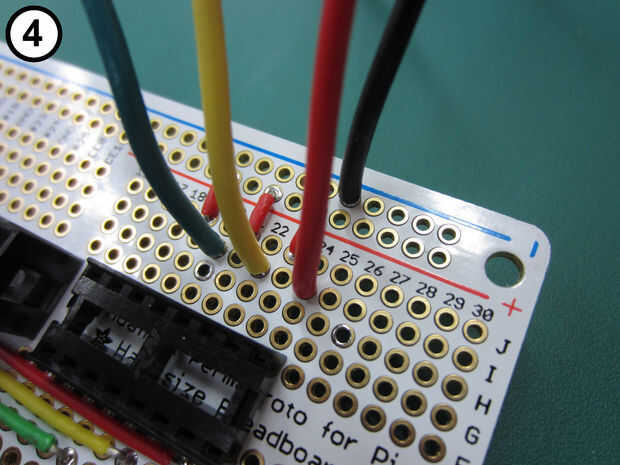

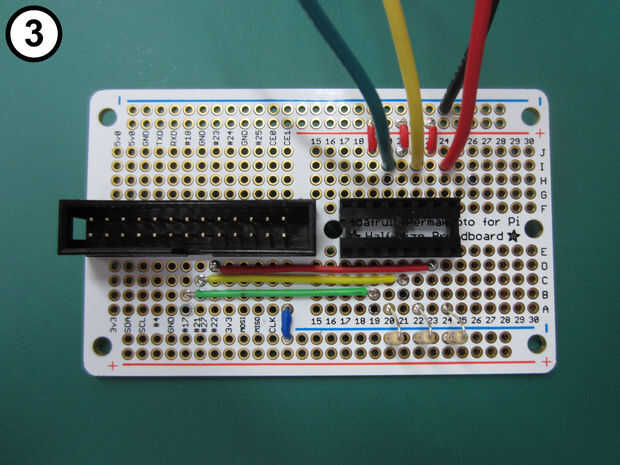

Pele los extremos de los cables preparados en el paso 4 de este instructivo y a la Junta de la soldadura como se muestra en las fotos 3 y 4.

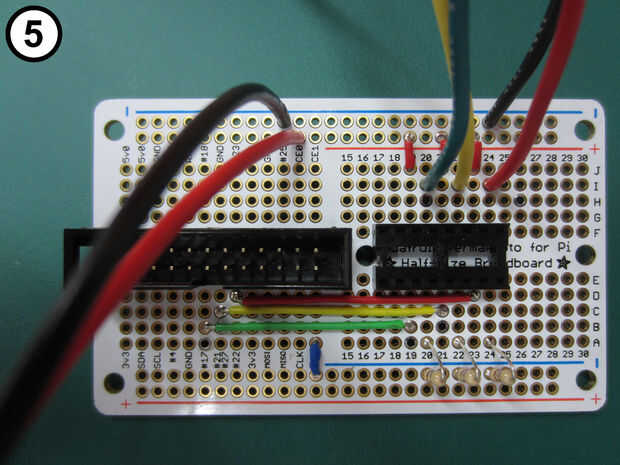

Soldadura de los cables del conector de alimentación preparados en el paso 6 de este instructable a la Junta como se muestra en la foto 5.

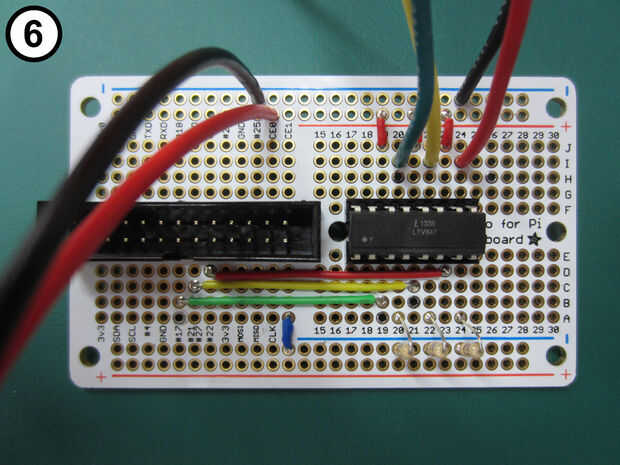

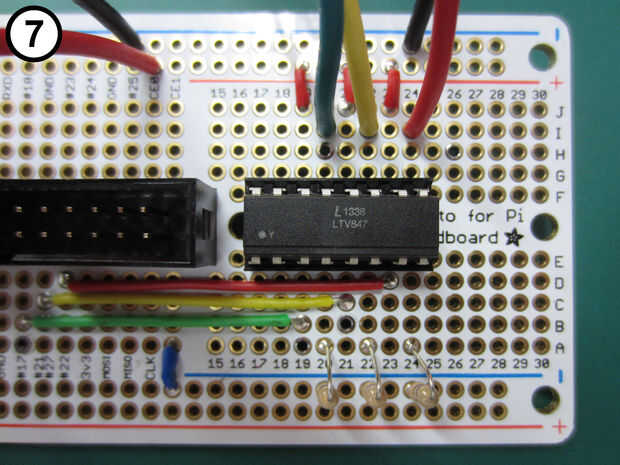

Introduzca cuidadosamente el optoacoplador de Quad LTV847 en el zócalo del IC (fotos 6 y 7).

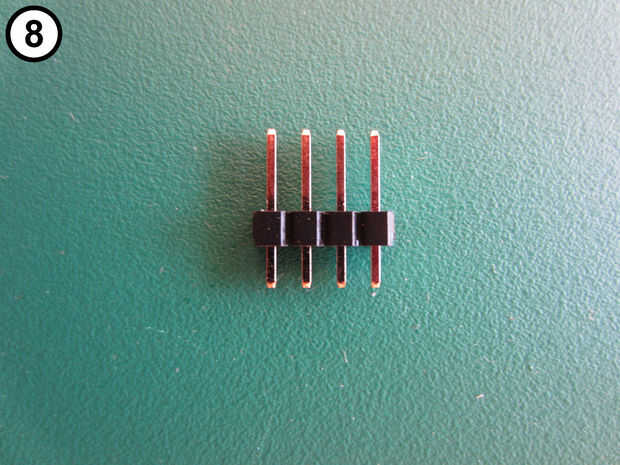

Rompa 4 de los encabezados de la ruptura de 0,1" encabezado hombre tira (Foto 8).

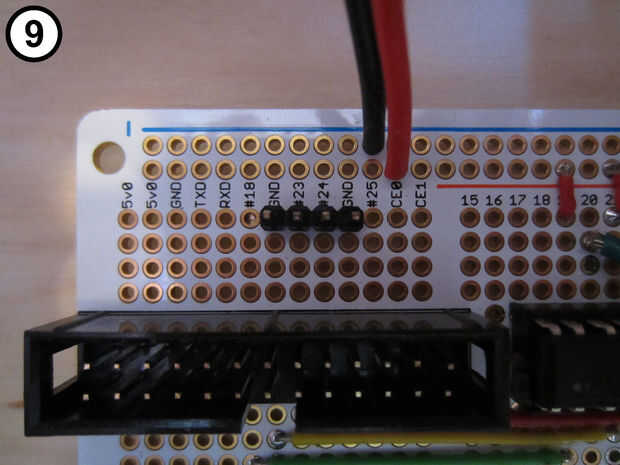

La soldadura de la tira de encabezado a la placa (Foto 9).
