Paso 15: Trs-80 de b & w monitor hack.
Probar esto bajo su propio riesgo.
Casi había olvidado acerca de esto en un momento tenía un ordenador Commodore o dos y necesita a otro monitor, pero no quería gastar varios cientos de dólares para otro monitor. Este probablemente fue uno de mis primeros hacks hardware. El un monitor Trs-80 modelo era básicamente un monitor compuesto pero requiere una línea de + 5 v dc.

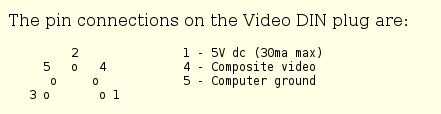

Conector de vídeo modelo 1
El monitor TRS-80 modelo 1 fue realmente un televisor RCA blanco y negro con la mayoría de las agallas de sacar. Porque el chasis fue conectado a la red eléctrica, Radio Shack añadido un aislador óptico para evitar choques. La salida de la TRS-80 era 5 voltios para alimentar el optoisolator y señal de vídeo compuesto estándar 2 voltios. Si usted quiere tener un monitor más grande, puede conectar un conector DIN de los pines 4 y 5 y conecta a la entrada de vídeo del televisor (o VCR o lo que sea).
