Monitor de medio ambiente de Linkit uno (3 / 8 paso)

Paso 3: El cableado hasta el hardware

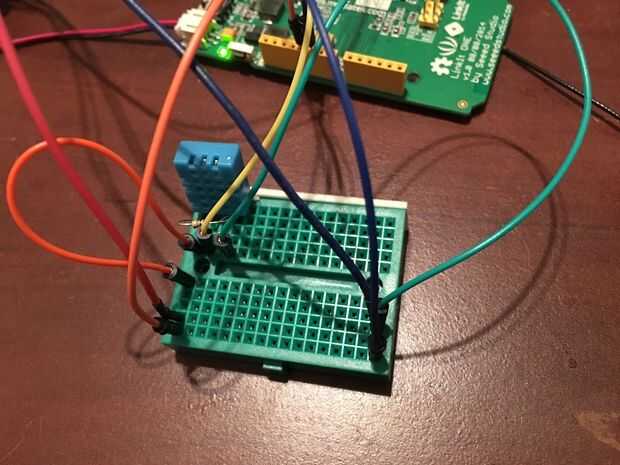

Primero he creado un bus de 5 voltios y un bus de tierra en el protoboard conectándolos a 5 voltios y tierra en Linkit uno.

Luego conecte VCC y tierra del detector de movimiento PIR para + 5 voltios y tierra respectivamente, el pin out va al pin digital 12 en Linkit uno.

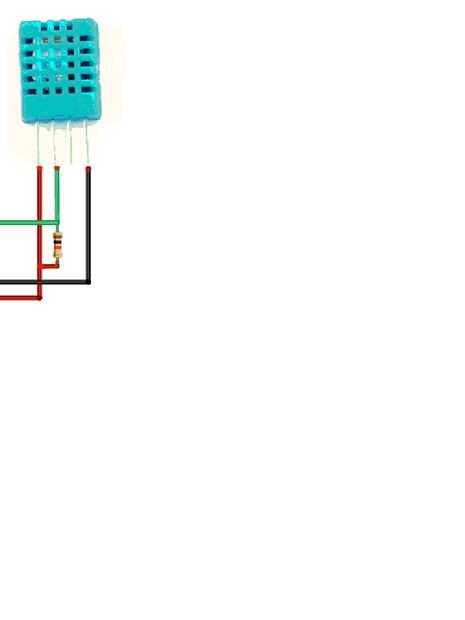

Arriba se muestra el cableado para el DHT11. Pin 1 es de 5v (rojo)--Pin2 (verde) es la salida y va a pin2 digital, también tiene una resistencia de pullup de 10K conectada a 5v--skip Pin 3 - Pin 4 va a tierra.

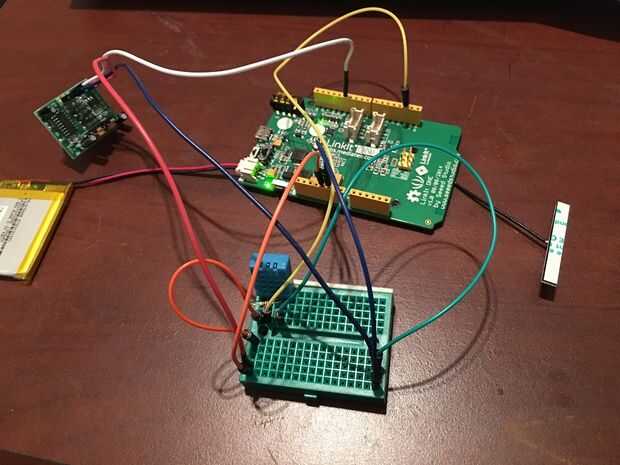

Conecte la batería y attenna de Wi-Fi que viene con el un Linkit.

Que termina el cableado.
