Monitor de nutrición para la tercera edad (1 / 8 paso)

Paso 1: DIY fuerza resistencias sensibles

Para ser capaz de sentir el cambio en el peso de los alimentos, tenemos un sensor para medir la fuerza aplicada a él. Como alternativa a la compra de un resistor sensible fuerza (FSR), decidimos hacer nuestra propia.

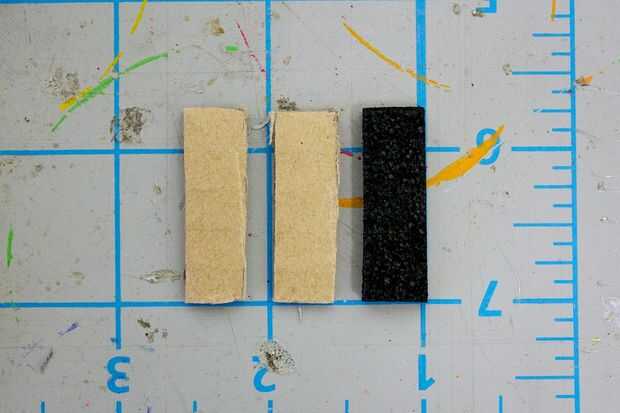

Cortar un trozo de espuma conductora por grande que desea que el área sensible del ser. Utilizamos ~ 1 cm x 3 cm

Cortar dos trozos de cartulina del mismo tamaño

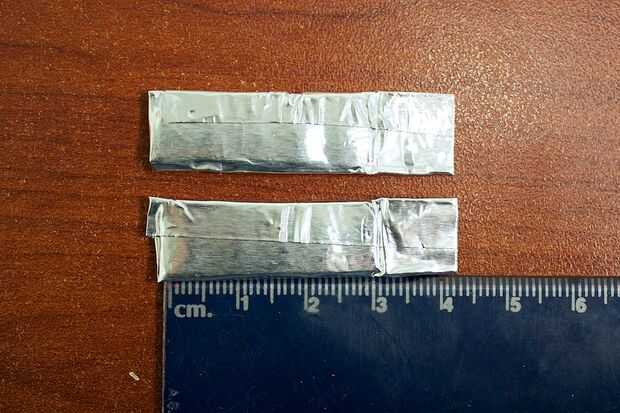

Cubra el cartón con un trozo de cinta de aluminio. Cortar el exceso, dejando una pestaña de pequeño (~ 1 cm x 1 cm) en el extremo.

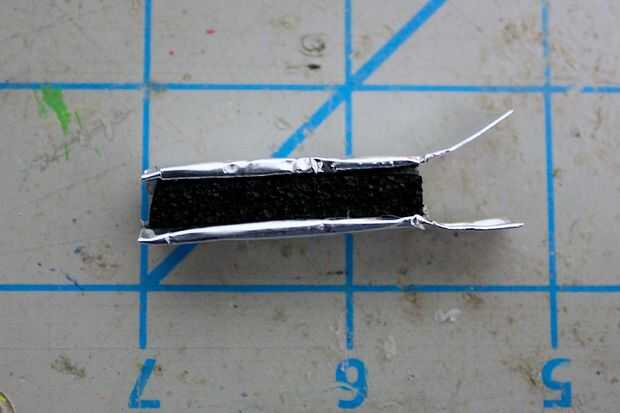

Añadir dos puntos de pegamento a extremos opuestos en la espuma conductora. Pegamento para el papel de aluminio - piezas de cartón

Hacer lo mismo con la pieza restante

Enrollamiento de los extremos de dos alambres de núcleo sólido

Coloque el extremo curvado del alambre sobre el cartón y plegar la pestaña

Utilice pegamento caliente para fijar la pestaña doblada sobre el alambre. No deben venir suelto.

Repita para el pedazo de cartulina restante

Prueba tu resistencia sensible de fuerza nueva al agitarlo para que no pueda soltarse o desmoronarse.

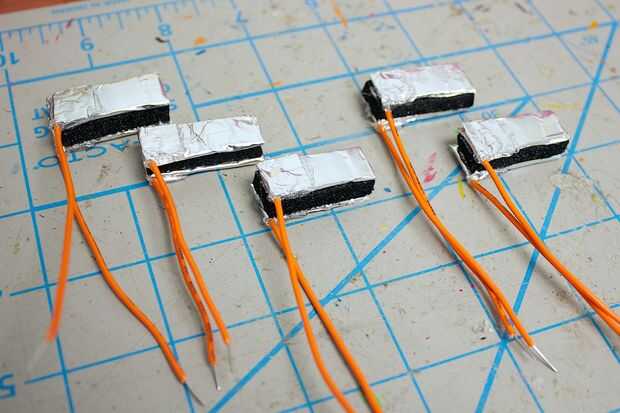

Repita estos pasos para sin embargo muchos FSRs desea hacer
