Monitor de nutrición para la tercera edad (2 / 8 paso)

Paso 2: Paneles frontales

Para indicar el estado del módulo de alimentación a la persona, se necesita ser un LED. También tiene que ser un botón de reset para inicializar los pesos de los alimentos.

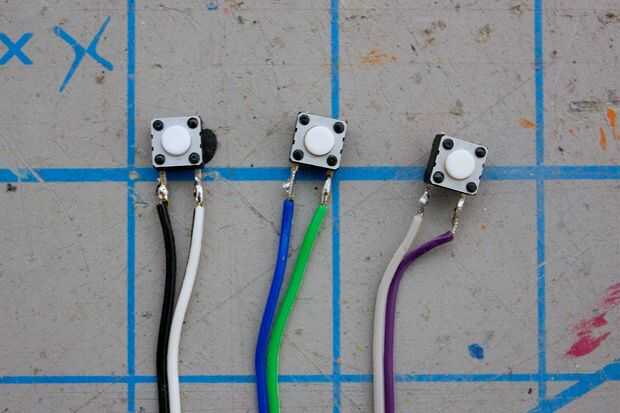

Soldar dos cables a un botón táctil. Asegúrese de que la soldadura a las piernas que están en el mismo lado de la tecla. Puede acortar las piernas de otros dos fuera. Para ello de los tres botones.

Soldar dos cables a un LED. Asegúrese de recordar que pierna es positiva. Hacer esto para los tres LEDs.

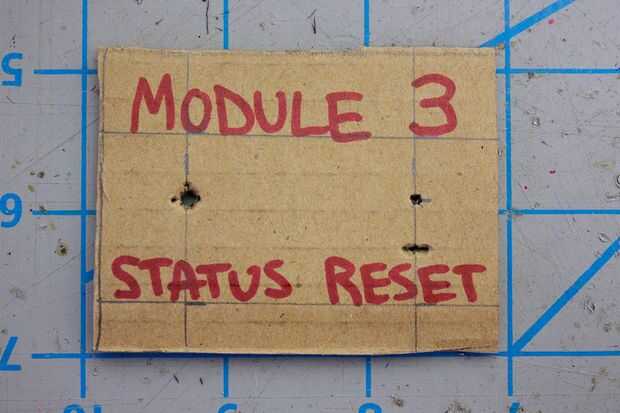

Cortar un trozo de cartulina y marca sobre ella el nombre del módulo y las etiquetas para el LED y el botón (estado y cero, respectivamente). Crear un agujero donde los cables pasará por el LED y botón.

Deslice los cables por los agujeros y fije los componentes en su lugar con pegamento caliente.

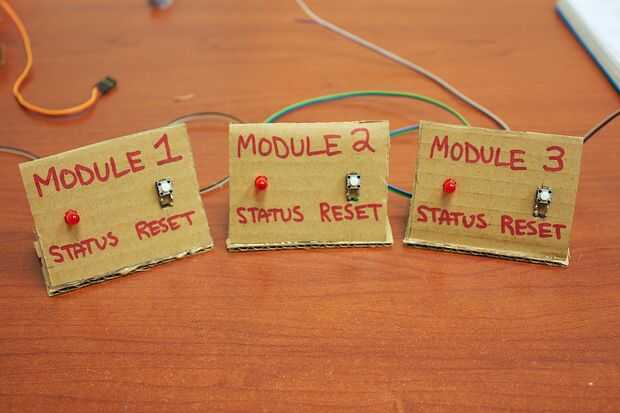

Repita estos pasos para todas las placas de cara del módulo tres.
