Paso 3: El circuito
Lo que vamos a monitorear el nivel del agua es pasando un pequeño voltaje a través de los resistores y medición de la resistencia. Esto va a cambiar dependiendo de si cada resistencia está mojado o no darnos un número de valores que nosotros podemos entonces a los niveles de agua. Durante las pruebas podemos determinar estos valores y saber cuándo enviar las alertas.
El circuito:
Suelde el cable rojo a un extremo de la resistencia de 10KΩ
Suelde el cable verde y uno de los extremos de uno de los 2.2KΩ resistencias al otro extremo de la resistencia de 10KΩ
Resistencias de la soldadura todos los 2.2KΩ restantes al extremo libre de la 2.2KΩ resistencia en una larga cadena.
Asegúrese de que hay cerca de 1 centímetro de soldadura y de la pierna entre cada resistor como este será donde se tocarán el agua.
Por último, soldar el cable negro con el extremo libre de la 2.2KΩ última resistencia.
Tome el cable negro y correr detrás de la resistencia última a lo largo de todas las resistencias como se muestra a continuación:
Conexiones:

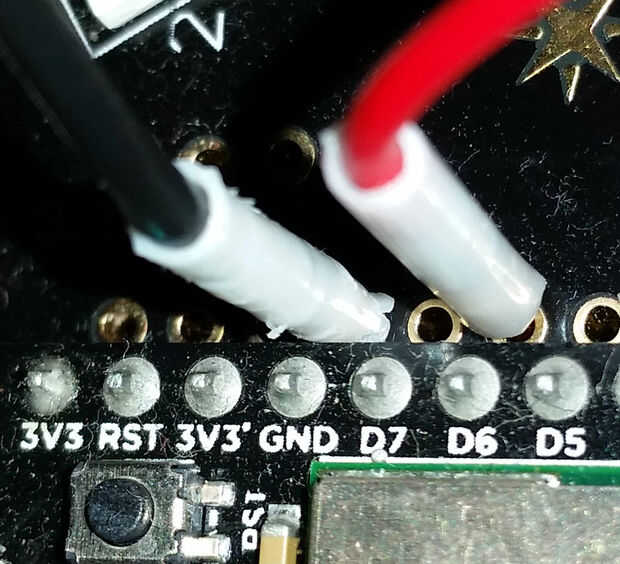

El cable rojo va al pin D6 de la base de la chispa

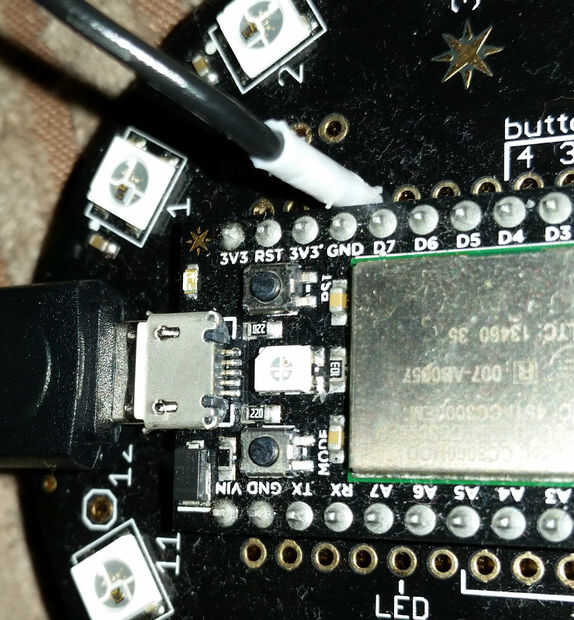

El cable negro va al pin GND de la base de la chispa

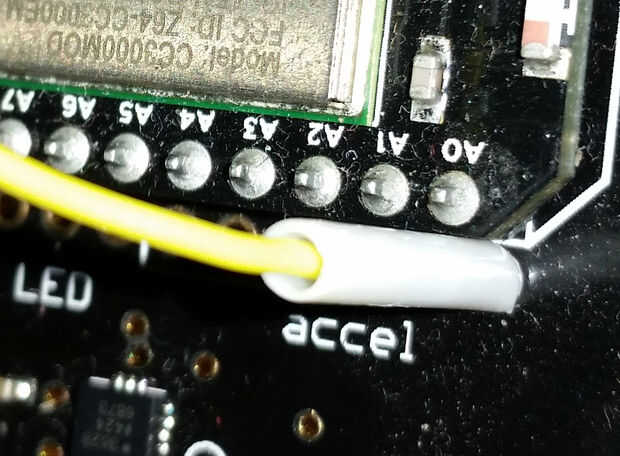

El cable verde va al pin A0 de la base de la chispa
