Monitor de presión arterial (4 / 7 paso)

Paso 4: Construir el paso bajo y alto filtro y amplificador

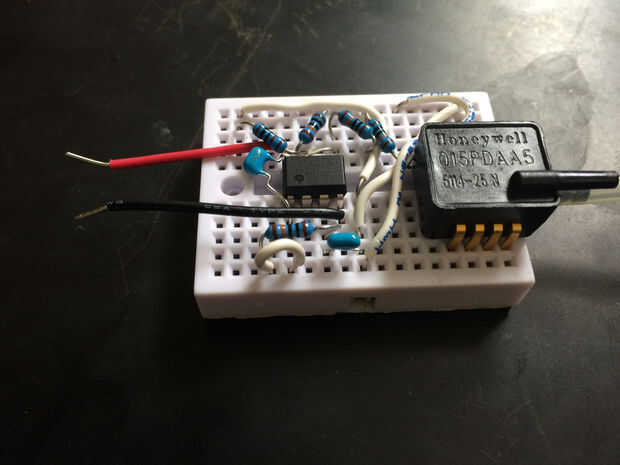

En un protoboard creará el circuito sigue como se ilustra en el diagrama de abajo. Correspondientes a las etiquetas del diagrama:

Vaa = fuente de tensión

R1 = 100kΩ

R2 = 200kΩ (100kΩ dos en serie)

R3 = 100kΩ

R4 = 1kΩ

C1 = 1ΜF

C2 = 1ΜF

No olvides orientar el transductor y TL072 para que el terminal IN 1 recibe la salida del transductor. También, utilizamos los cables codificados por colores para distinguir entre el negativo (negro) y positive(red) bornes de los terminales de amp op.
