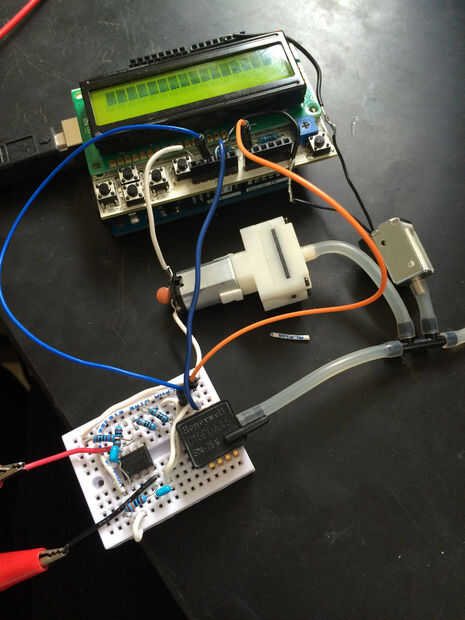

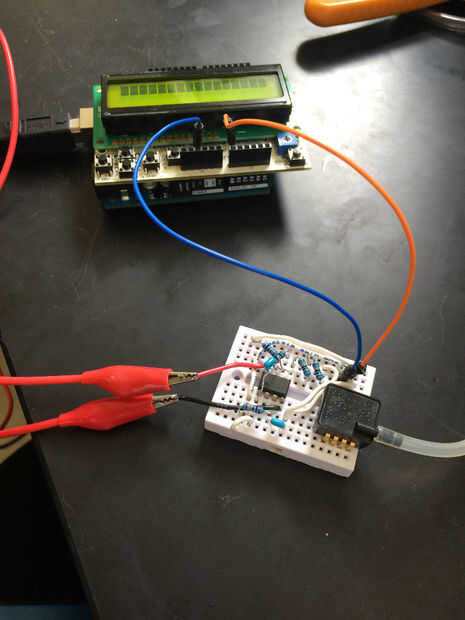

Paso 6: Conecte todos los componentes del circuito
1. pantalla LCD para Arduino (los pines del LCD deben encajar en los pines de Arduino)
2. suministro de terminales de alimentación a TL072
3. Arduino tierra y tierra de fuente de poder (fuente de todos los motivos deben estar conectados)
4. el terminal del TL072 2 debe conectarse al Pin A0.
Los cables de la válvula deben conectarse al Pin Digital 3 y masa. Para nuestros propósitos, no importa la orientación de los cables. Uno de los cables de la bomba de aire se conectarán a tierra. Cuando se ejecuta el programa, la otra bomba de aire deberá introducirse manualmente en los 3, 3V de alimentación en el Arduino. Si usted descubre un modo de forma automática para el control de la bomba de aire, por favor responder en los comentarios.
