Monitor de puerta de garaje (3 / 7 paso)

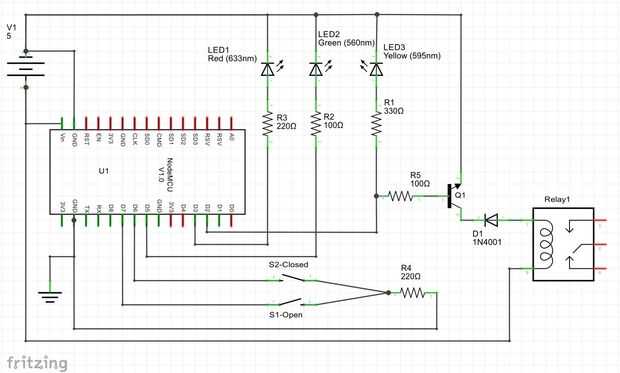

Paso 3: Circuito eléctrico

El circuito es bastante simple, pero las cosas correctas para todo el trabajo es educativo.

-LED de indicar Estado y verificación cuando se prueba.

-Relé para activar la puerta de garaje.

-Conectores para el mundo real.

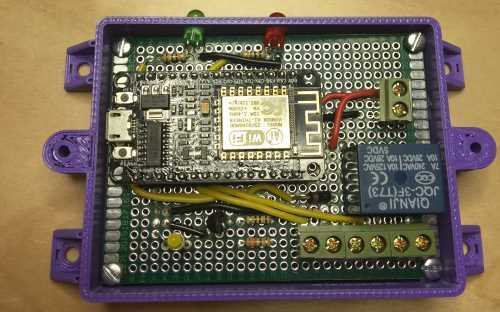

-Montado en un perfboard y probado antes de instalación en el garaje.

-Ha estado funcionando durante más de 3 meses sin problemas (V1.0)
