Paso 1: Montaje físico

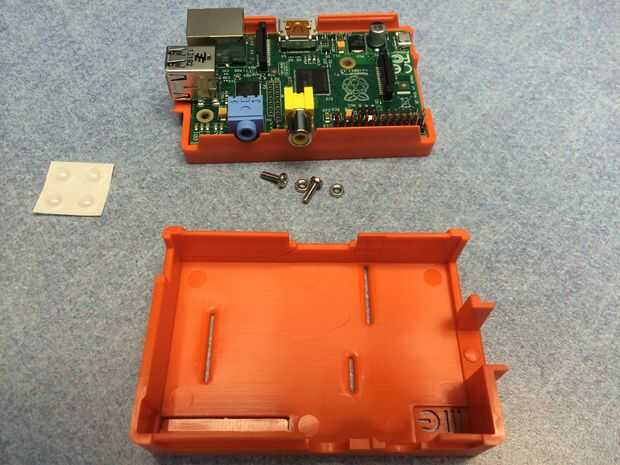

Coloque el Raspberry Pi en el fondo del caso con el hardware suministrado.

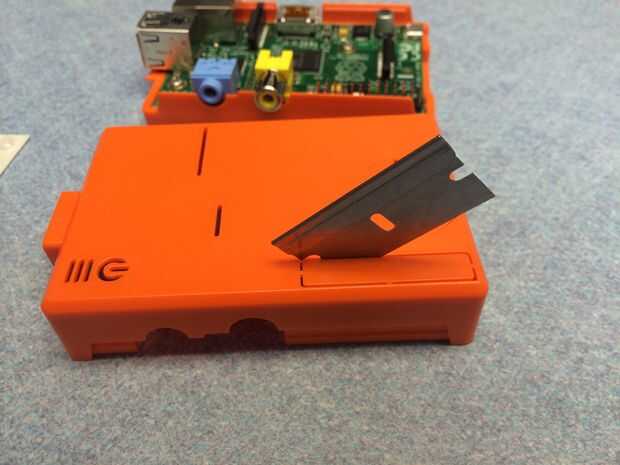

Retire el destapadero GPIO con una hoja de afeitar o un cuchillo Xacto y encajar las dos mitades juntas.
Para evitar la disipación de energía de la fuente de alimentación y frambuesa Pi efectuar las lecturas del sensor, corté un pedazo de madera plástico Azek aproximadamente 1.1 x 2.4 x 0,75 pulgadas como un enfrentamiento.

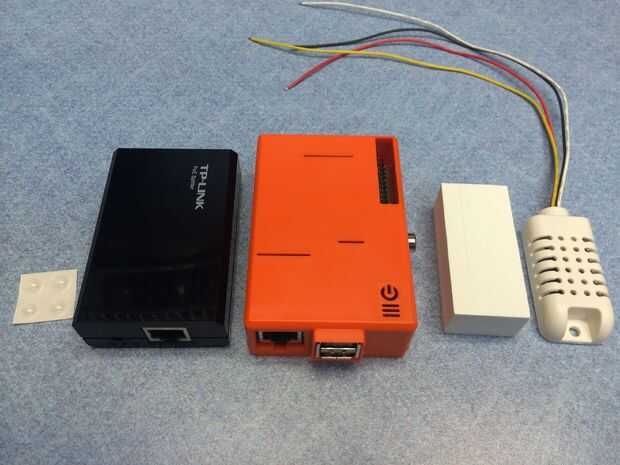

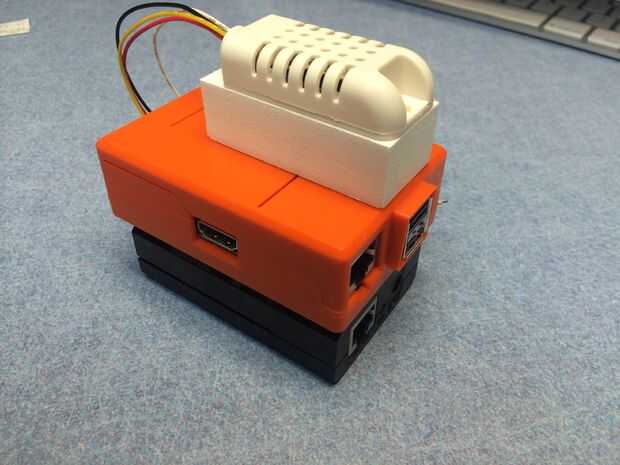

Calienta la pistola de pegamento caliente y apilar las piezas como en la imagen. Tendrás unos segundos para hacer la alineación perfecta antes el adhesivo se seque, así que la alineación estrecha antes de que junte las piezas. Tenga cuidado de no usar mucho pegamento eso él saca de los bordes de las costuras o extrusiones en el caso, que podría interferir con el conector de tarjeta SD.
1) pegue el sensor para el enfrentamiento
2) pegue el enfrentamiento a la mitad superior de la caja. Tenga cuidado de no bloquear los recortes de LED a un lado o el corte de cable de cinta de la cámara en el otro lado.
3) pegamento la inferior a la parte superior del adaptador PoE. Asegúrese de que el conector de "Salida de LAN" está en el mismo lado que el adaptador de Ethernet de Raspberry Pi.
4) pegue las patas de 4 goma en la parte inferior de la fuente de alimentación.

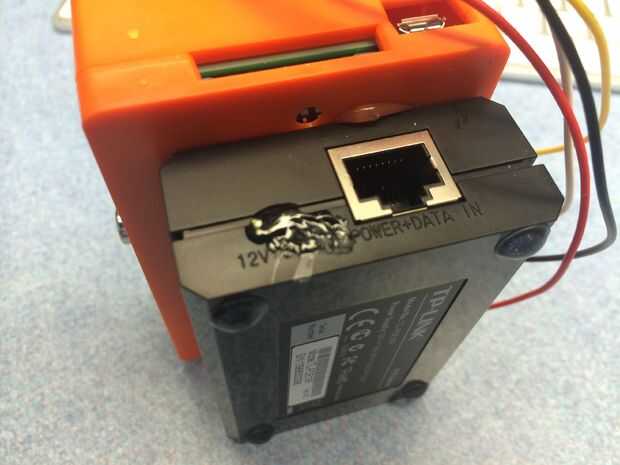

5) asegurar que se ajusta el interruptor de selección de voltaje de salida a 5V. Poner un poco de pegamento caliente en el interruptor para evitar que se cambien y destruyendo su frambuesa Pi.
