Paso 2: Montaje eléctrico

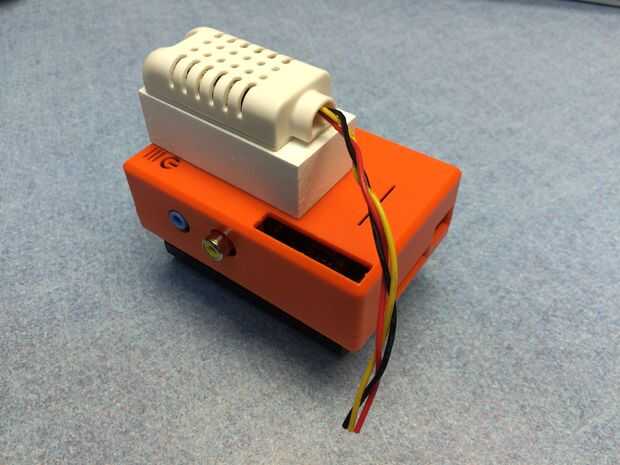

Los otros tres cables para mantenerlos juntos la trenza y corte de 3,5 pulgadas de largo.

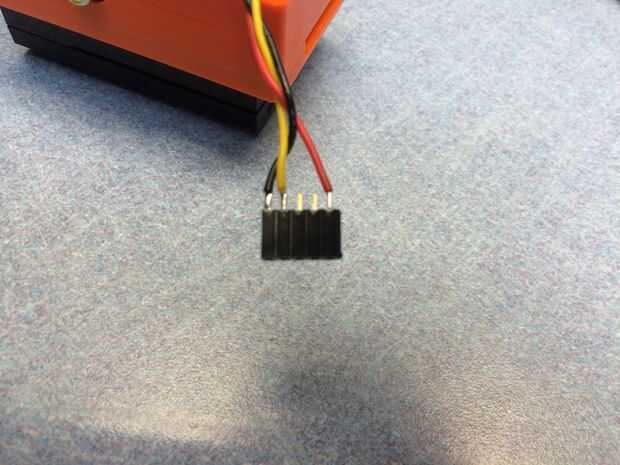

Preparar un conector hembra de 5 pines solo en línea (corte de https://www.sparkfun.com/products/115 o equivalente) y soldar los cables a él:
1) rojo (+ 3.3V)
2) sin conexión
3) sin conexión
4) amarillo (datos)
5) negro (masa)

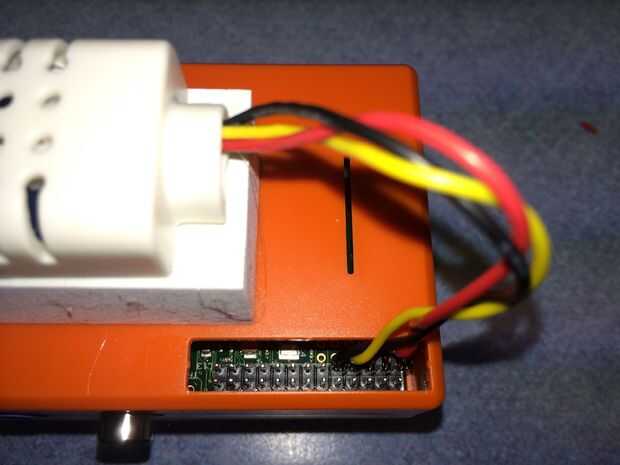

Enchufe el conector en el GPIO en la Raspberry Pi así pin 1 del conector (cable rojo) es el pin 1 del conector GPIO (etiqueta P1 en el tablero, arriba a la derecha en la foto). Tenga en cuenta que el cable rojo es el GPIO Pin 1 (+ 3.3V), el cable amarillo es de pin GPIO 7 (GPIO 4) y el cable negro es el GPIO Pin 9 (tierra).
Meta el cable sobrante en el caso.

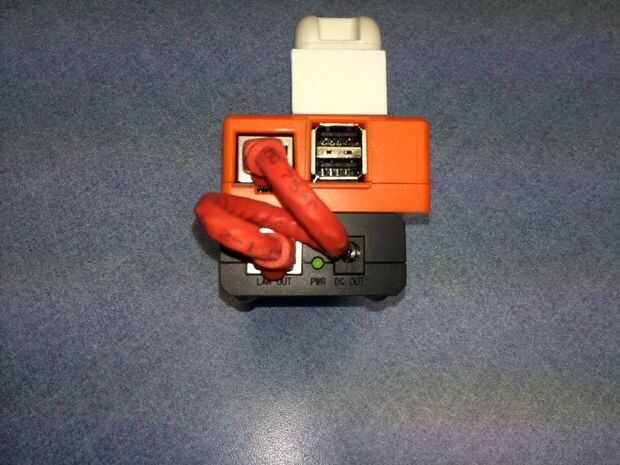

Utilice un cable CAT5 corto (algo así como http://www.monoprice.com/Product?c_id=102&cp_id=10232&cs_id=1023201&p_id=7505) para conectar la LAN hacia fuera sobre el splitter PoE y el frambuesa Pi Ethernet jack. Torcedura para arriba para estar cerca del caso.

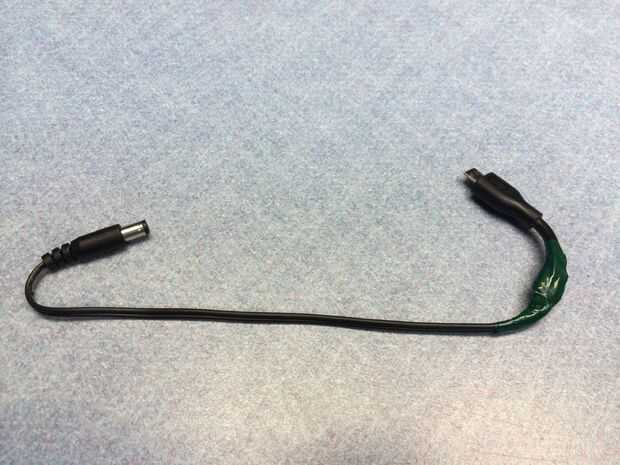

Tomar el cable de salida del PoE y un conector Micro-USB o cable y soldarlos juntos. Si utiliza un conector de Micro-USB de http://www.adafruit.com/products/1390 de AdaFruit, elctronico para arriba como se muestra en el http://learn.adafruit.com/assets/12402, si mediante un cable de corte, determinar + 5 y Gnd los cables con un multímetro. Tenga en cuenta que el cable TP-Link con la raya blanca es positivo.
