Paso 1: sobre monitores de ritmo cardiaco...
Aquí hay una explicación de http://embedded-lab.com/blog/?p=5508http :/ / embedd...
Este proyecto se basa en el principio de la fotopletismografía (PPG) que es un método no invasivo de medir la variación en el volumen sanguíneo en los tejidos mediante una fuente de luz y un detector. Puesto que el cambio en el volumen sanguíneo es sincrónico a los latidos del corazón, esta técnica puede utilizarse para calcular la frecuencia cardíaca.
Transmitancia y reflectancia son dos tipos básicos de fotopletismografía. Para la transmisión de PPG, una fuente de luz se emite en el tejido y un detector de luz se coloca en el lado opuesto del tejido para medir la luz resultante.
¿No lo consigue? Aquí está una explicación más simple...

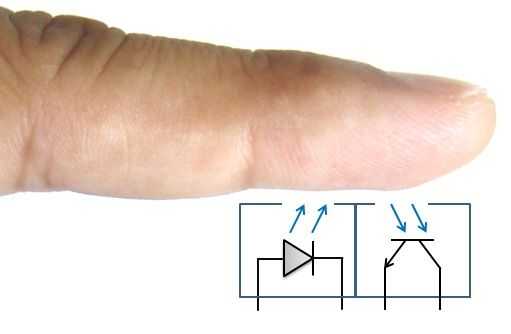

El Sensor de ritmo cardiaco tiene dos LEDs; un transmisor de IR (infra rojo) y un receptor de infrarrojos. El transmisor de infrarrojos emite luz infrarroja, que es reflejada por la sangre en el dedo. Esto refleja la luz IR es detectada por el receptor de infrarrojos.
Ahora cuando tu corazón late, hay un ligero aumento en el volumen si sangre en el dedo. Esto significa que más luz infrarroja se refleja en el receptor de IR. Señal del receptor es amplificada por un op-amp y la señal se alimenta al microcontrolador, que cuenta con cada latido y calcula las pulsaciones por minuto (BPM).
