Paso 6: Prepare el cargador Solar...
El panel solar tiene una salida de voltaje de 12v 7. Que no puede directamente conectarlo al Banco de potencia para cargar, como lo powerbank necesita una entrada regulada de 5v para cargar.
Puede utilizar un regulador de voltaje 7805, pero tales reguladores de voltaje lineales son ineficientes y perder mucho de la parte.
Los reguladores de conmutación son mucho más eficientes. El LM 2575 5 voltios regulador de conmutación es dice que 80-90% de eficiencia. Por lo tanto para cargar el powerbank con un panel solar, vamos a utilizar un LM2575 basado circuito cargador.

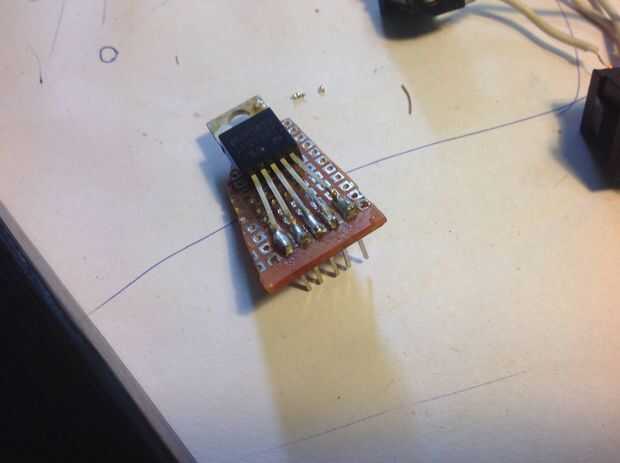

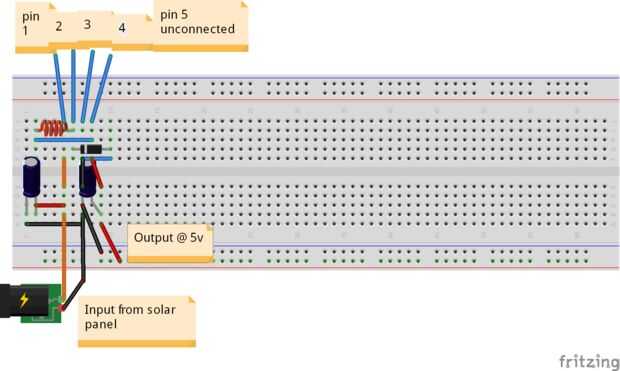

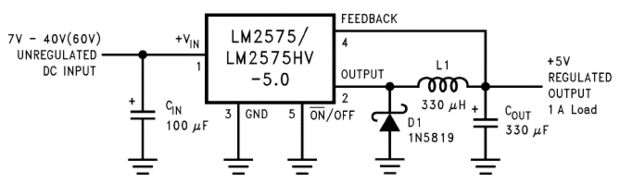

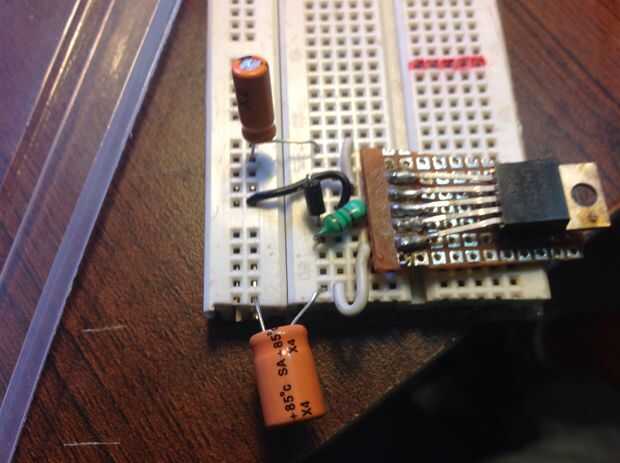

Ver las imágenes, Frizing diagrama y esquema para montar el circuito cargador solar en el protoboard...
