Monitor de ritmo cardiaco usando un fotoresistor (2 / 4 paso)

Paso 2: Idea básica y conectando las piezas a myRIO

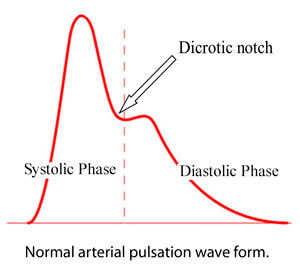

El fotoresistor se utiliza para ver los cambios en el volumen de sangre en el dedo. Como el volumen de sangre cambia, cambia la cantidad de luz que es absorbida por el dedo. En diferentes momentos en un corazón vencer el ciclo, el volumen de sangre en el dedo será diferente. Revisa la foto de arriba para una visión gráfica de este concepto.

Ahora, conecte el adaptador de Pmod al puerto MXP en el myRIO y luego conecte el SPI (J1) terminal en la PmodCLS al conector en el adaptador de Pmod SPI. Luego conecte la Junta myProto al conector de la myRIO MSP.
