Paso 3: circuito

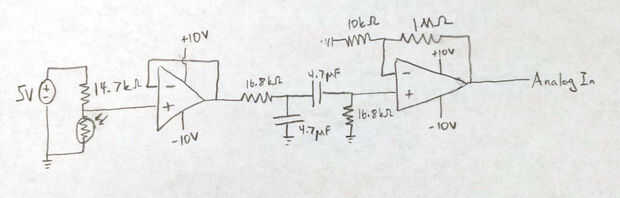

Arriba es una imagen del circuito. Contiene un divisor del voltaje de la fotorresistencia, un ADTL084 Op-Amp, un filtro paso bajo pasivo y un filtro pasivo.
La salida de 5V myRIO en el puerto MSP se utiliza para suministrar 5V a la 10kΩ y 4.7kΩ en serie con el fotoresistor. El voltaje a través de la fotorresistencia es entonces introducido en el terminal positivo del amplificador operacional y el terminal negativo está conectado a la tensión de salida para hacer un buffer que ayuda a proteger la fuente de tensión de la carga. Las tensiones de alimentación de + 10V y - 10V para el op-amp son suministrados por la señal de salida analógica de la myRIO (establecido en el código de la myRIO).
El voltaje de la salida del buffer es entonces puesto en pasiva de primer orden del filtro pasabanda. La frecuencia de corte para el paso alto y paso bajo filtros es 2Hz, ya que una frecuencia cardíaca de 60 bpm es 1Hz y una frecuencia cardíaca de 120 bpm es 2Hz. Para hacer una frecuencia de corte de 2Hz, usé un 16.8kΩ resistencia (10 k + 6,8 k en serie) y un 4.7uF condensador de paso alto y bajo pasar filtros.
A continuación, la tensión se alimenta a la amp op para crear un amplificador sin inversión con una ganancia de 101 con un 10kΩ y una resistencia de 1MΩ. La tensión resultante entonces se alimenta a la entrada analógica de la myRIO.
