Monitor de temperatura con ESP8266 - IoT (2 / 8 paso)

Paso 2: cableado

El cableado es muy simple. Tienes un diagrama de vista aquí que te muestra cómo hacerlo. Para ser más específico tienes que hacer tres conexiones:

  • DS18B20 - Vcc Pin---> HUZZAH ESP8266 - Pin 3V
  • DS18B20 - GND Pin---> HUZZAH ESP8266 - GND
  • DS18B20 - Pin de datos---> HUZZAH ESP8266 - Pin #4

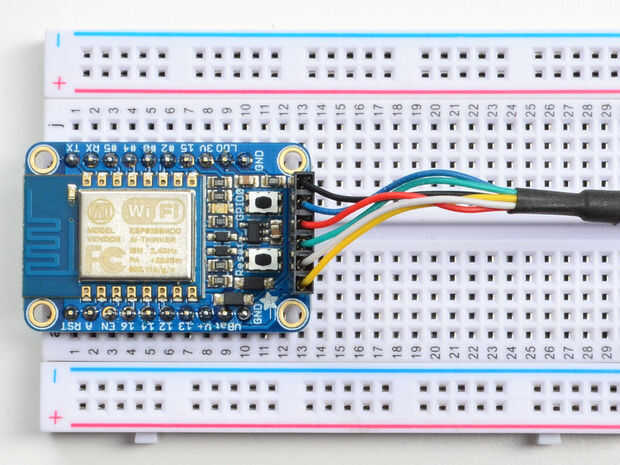

Para poder programar tienes que conecte el cable de programación también. Si utiliza el cable de Adafruit que te recomiendo entonces simplemente enchufarlo con el cable negro con el conector de tierra como se muestra en la foto de arriba. Para más detalles cómo programa Junta HUZZAH con Arduino por favor visite Adafruit sitio web.
