Paso 9: Fuente de alimentación para ATTiny85
No mencionar antes que el ATTiny85 no tiene un puerto de Vcc que puede conectar una gran variedad de baterías y no hacer daño. La mayoría si no todos los productos de Arduino tiene un puerto de Vcc, por lo que se puede llegar con una gran variedad de fuentes de energía en los. No así con el ATTiny85. El ATTiny85 funciona mejor en exactamente 5 voltios. Por lo tanto, si haces el proyecto y el intento a funcionar con una batería de 9 voltios, no funcionará. Necesita un regulador de voltaje LM7805 barato para entregar exactamente 5 voltios al chip. Un par de salvedades:
- el regulador de voltaje LM7805 más barato tiende a funcionar caliente, aunque nada está sucediendo. Hay un disipador de calor, que debe decirle inmediatamente que algo está sucediendo que puede no gustarle. Calor significa que es dibujo actual y el regulador sí mismo acortar la duración de la batería considerablemente.
- el LM7805 necesita por lo menos 7,5 voltios de entrada a cualquier salida. Por lo tanto, una batería de seis voltios no funcionan. Dos en la serie funcionaría. Una batería de 9 voltios funciona bien así. Puedes revisar el LM2940 para ver cuáles son sus requisitos.

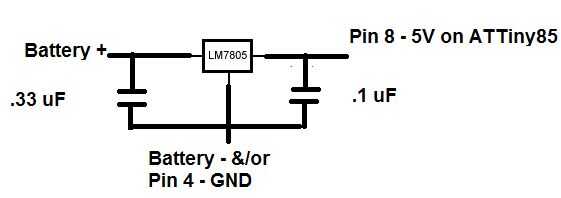

Que he proporcionado un shematic áspero de un circuito de LM7805 que sería conveniente para este proyecto. Yo mismo, no cualquier condensadores, pero tal vez debería.
