Paso 3: Conecte la placa

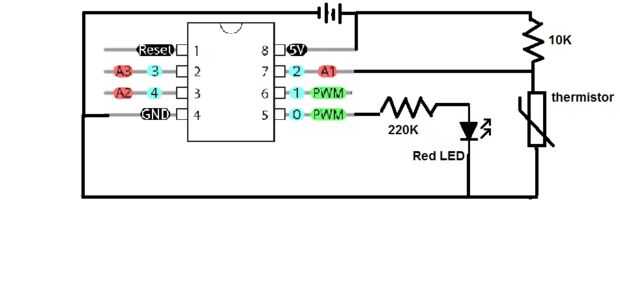

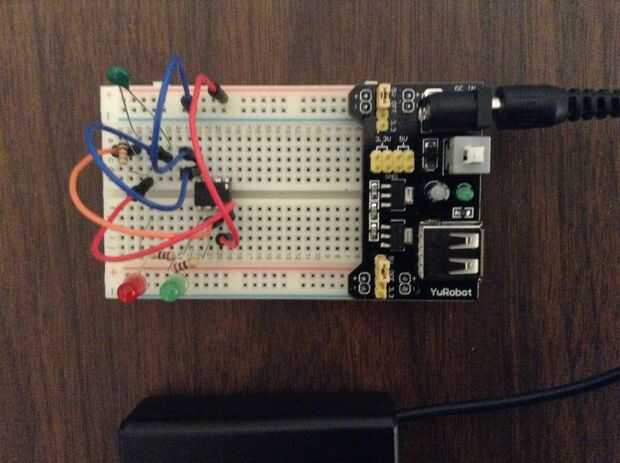

Que he proporcionado una foto y un esquema de la disposición del cableado. Mi sugerencia es usar un protoboard solderless con su propia fuente de alimentación de 5V. Si compraste el kit aludió a la lista de materias se puede utilizar un cable USB o con una batería de 9 voltios con un conector de barril. Esto proporciona un limpio 5V actual. El chip puede ejecutar directamente desde una batería de 9 voltios, pero está tomando las posibilidades con que sopla el chip.
Conectar el resistor de 10K a la fuente de alimentación de 5 voltios y conecte el otro extremo para el termistor (sin polaridad, utilice cualquiera de los lados). Conecte un cable entre la resistencia y el termistor a pasador #7 ATTiny85. Esto también es conocido como A1 y es una de tres pernos análogos utilizados para el ingreso al chip. Su bosquejo se referirá al pin como A1. Conecte el extremo abierto en el termistor a GND. A continuación, conecte una resistencia de 220 Ohm al pin #5 y el otro extremo a la positivo (largo) del LED rojo. Pin #5 corresponde a un puerto de salida digital, conocido por su dibujo como pin 0 (cero), uno de los dos pines PWM. El plazo de ejecución corto del LED va a GND.
Para fines de calibración, debe agregar uno más. Usé una verde. Es la misma forma que el LED rojo. Conecte una resistencia de 220 Ohm al pin #6 (correspondiente a la clavija 1 PWM y la clavija 1 en boceto). Conecte el extremo abierto de la resistencia a la largo del LED verde y la corto a tierra.
Y, por último, conectar el pin #4, el pin GND a GND de la fuente de energía.
Compruebe el cableado una vez más y prepárate programar el chip.
