Paso 2: Alambre el tubo de Pitot y sensor de velocidad para el Arduino
El sensor de velocidad en este proyecto tiene 3 conexiones - salida analógica, alimentación (5V) y tierra. Con algunos cables (necesita 1 pie o menos de 3 cables codificados por colores), un 6 pines (para sujetar los cables a la Arduino), y un soldador, usted puede hacer un cable para conectarlo a los + 5V, GND y A0 pins de un Arduino Uno (que tiene un escudo BLE montado en la parte superior). Es una buena idea utilizar alguna tubería de encogimiento de calor al soldar los cables a una cabecera para prevenir pernos adyacentes de tocar accidentalmente.

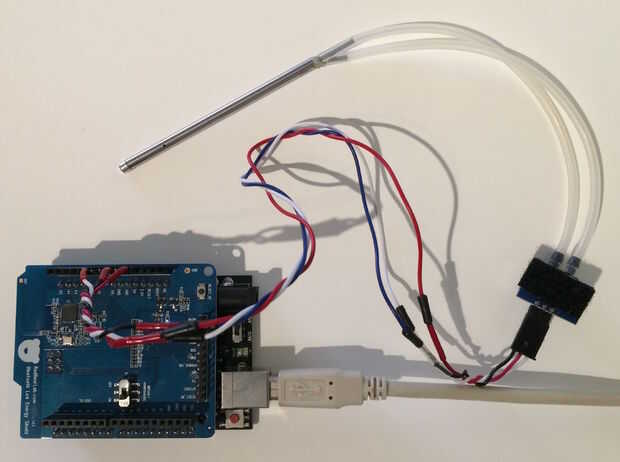

En esta foto, la parte inferior de la mini placa de circuito del sensor de velocidad tiene un velcro, experimenté con diferentes formas de fijación al bastidor de la bicicleta por lo que podría aumentar la distancia entre el tubo de Pitot y el Arduino. Al final, lo pongo sólo en el labio superior de la botella de agua que es donde vive el Arduino también.
