Paso 2: Paso 2: cableado

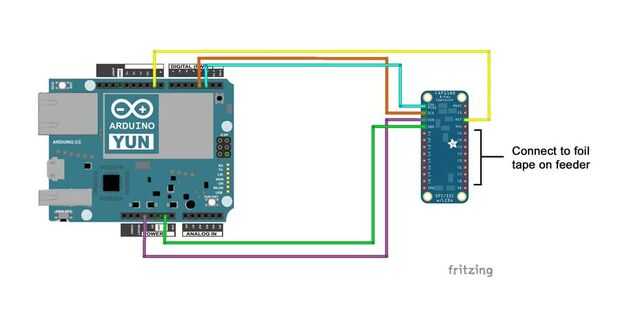

El Arduino Yun y el CAP1188 conectados darle un hard reset del sensor en el arranque. Se dispone de otros sensores de tacto capacitivo con uno, cinco u ocho sensores. 8 elegí porque mi comedero tiene seis lados.
Cableado:
CAP1188 SDA == Yún Digital 2
CAP1188 SCK == Yún Digital 3
CAP1188 RST == Yún Digital 9
CAP1188 VIN == Yún 3.3V o 5V
CAP1188 GND GND Yún de ==
CAP1188 C1-C8 == conectar a los cables de cada percha
Potencia para el Arduino fue proporcionada externamente, mediante la ejecución de un cable subterráneo de mi garaje y arriba a través del tubo que se utiliza como el comedero soporte. El cable fue conectado a una fuente de alimentación de 5 VDC en el garaje. Este proyecto debe funcionar con baterías, pero no quería que la molestia de cambiar las baterías de forma rutinaria.
Construido un cable de 16" de largo con conectores DB-9 en ambos extremos para conectar el cuadro de proyecto con el Arduino Yun y la caja que contiene el CAP1188. El sensor capacitivo debe ser situado como cerca de las perchas como sea posible.
