Paso 3: Construir el circuito acondicionador de AC-DC

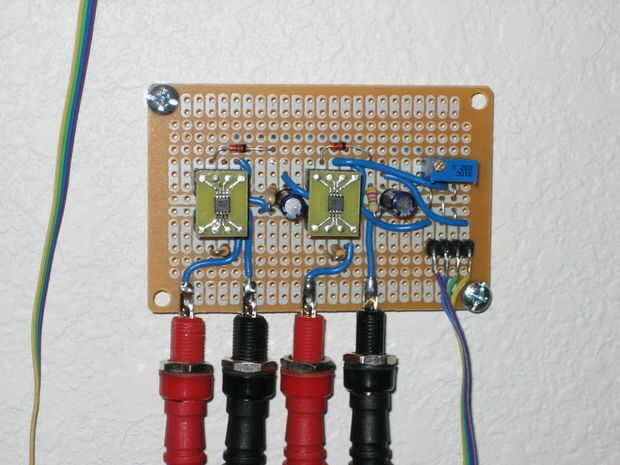

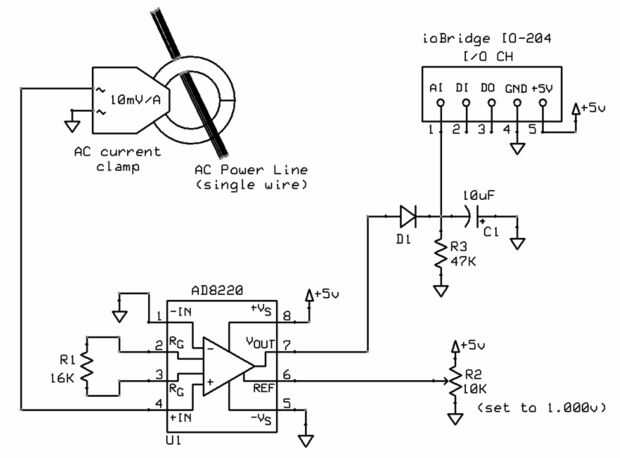

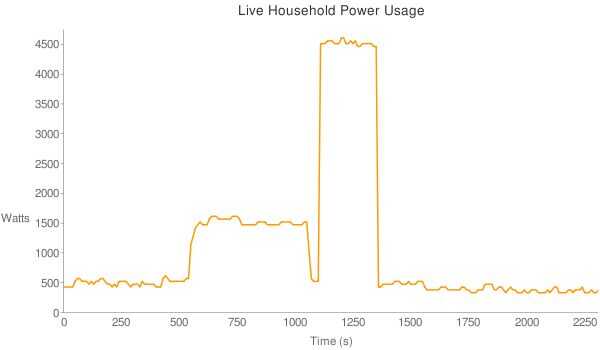

El principal componente en el circuito es un Instrumentación analógica dispositivos AD8220 op-amp. Esta parte sólo viene en el empaquetado de estilo de montaje en superficie. Necesitaba utilizar una pequeña inmersión en SMT adaptador de junta para mi circuito. No sentir es necesario utilizar la parte exacta de la misma. Cualquier amplificador operacional rail-to-rail instrumentación funcionará muy bien. Por ejemplo, el AD627 (Analog Devices) funcionará también y viene en un paquete amigable de inmersión protoboard. En mi circuito, usé una resistencia k 16 para lograr una ganancia de 4. No dude en utilizar una resistencia diferentes para llegar a una ganancia particular que necesita. Sin embargo, cualquier cambio en la ganancia debe compensarse en el JavaScript de la Página Web.
La otra parte del circuito es un detector de pico agujereado con un diodo, el resistor y el condensador. Su propósito es traducir los picos de la onda de AC a un nivel de voltaje de DC. La resistencia de 47 k causa la filtración. Puesto que el nivel de voltaje actualiza 60 veces por segundo, añadiendo que resistor aumenta el tiempo de respuesta del sistema.

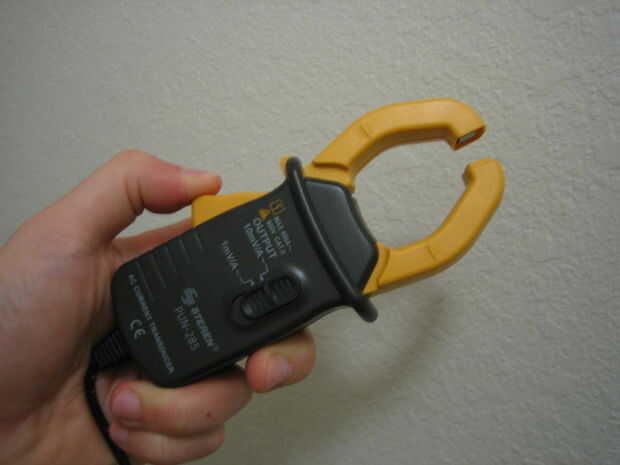

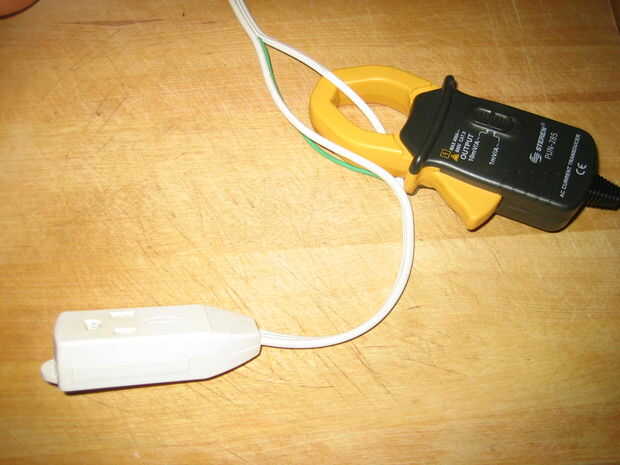

El potenciómetro se utiliza para la calibración de offset. Utilicé un bote de vuelta 15 para la mayor exactitud posible. Para calibrar, potencia el circuito, asegúrese de que la abrazadera de la CA no es cualquier cable y medir la salida de voltaje del circuito.
