Paso 1: Lo que se necesita
Partes:
• Arduino Uno (kit de inicio para el prototipo)
• 4 metros LPD8806 Digital RGB LED tira resistente a la intemperie
• PCB material (doble cara)
• pappel 4mm (caja) y algunos restos de trabajos anteriores
• alambre de chopper (diversos colores para menos confusión)
• 3 potenciómetro (0.2 pulgadas de espacio entre pins)
• 4 x 2 x /W2 en PSK 254/W3, W4 1 x enchufe de conexión
• 20 x crimp contacto • 1 x tapa interruptor (interruptor on/off)
• 2 x powercables (5 v, 1,5 a 3 cada uno)
• 1 x conector de alimentación fácil 722 X
• 4 x encabezado de encrespadura 2,54 mm
• 1 x 2, 1 x 8, tira 1 x 6 pin
• reducción de manguera
• pegamento para madera
• 1 x cable de pin
Herramientas:

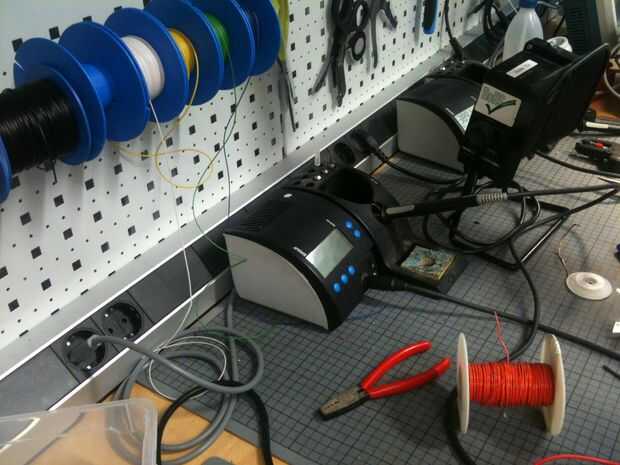

• soldador

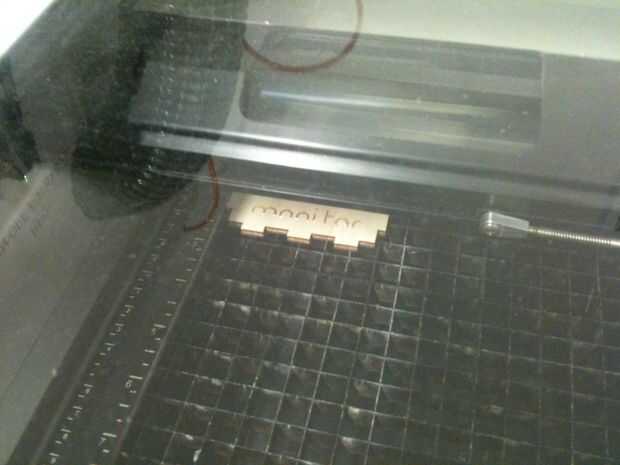

• Láser de corte
• PCB molino

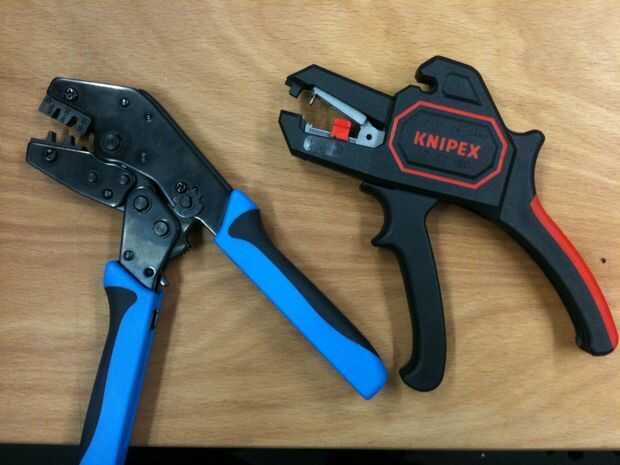

• herramienta de la encrespadura
• pelacables
• papel de lija
Se proporcionan el código fuente y todos los archivos importantes para el PCB de fresadora y el cortador del laser
en mi repositorio de github. Además de esos archivos, tienes que descargar primero la biblioteca para la tira de LED. La Página tutorial de Adafruit proporciona un buen Resumen de cómo funciona la tira.
