Paso 3: Entender los LEDs
Después de instalar el IDE de Arduino y bibliotecas, puede empezar con la tira de conexión a la Arduino Uno como sigue. Cada 5 metros de la banda viene con un conector macho con 4 pernos, tierra (GND), 5 voltios entrada (5V), entrada de datos (DI) y entrada de reloj (CI). Conectar a 5V y GND a los pines correspondientes en el Arduino. Por ahora, conectarse DI pin digital 2 y CI para pin digital 3. Si ha configurado su IDE correctamente, puede abrir un ejemplo para la tira de LPD8806 con archivo -> ejemplos -> LPD8806 -> Strandtest. Compilar y cargar el programa. (Sugerencia: cambiar la variable nLEDs de 32 con su número de LEDs).

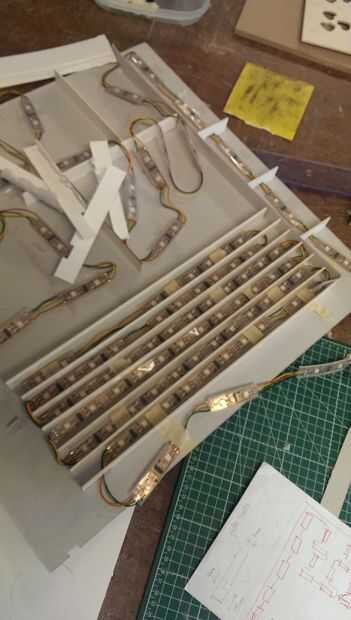

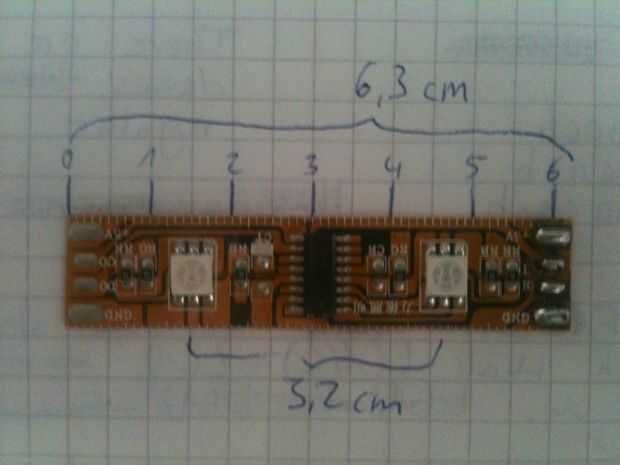

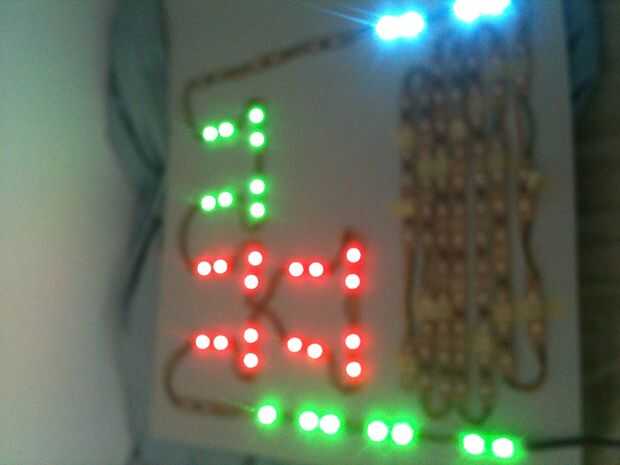

Para el diseño de la fachada necesita separar la tira después de cada par de LEDs para alcanzar la distancia necesaria entre los segmentos de temperatura, asientos y aire. Primero tienes que cortar y luego la soldadura hacia atrás junto con la longitud deseada. Yo uso rojo para 5V, negro para tierra, verde para DI y amarillo para CI. Una vez que fija los LEDs en la cartulina y corta su recomendado: frontal estén casi hechas. Asegúrese de separar los LEDs que pertenecen a los diferentes símbolos con franjas de cartulina para que LED una sillas no brilla a través de un símbolo de barra de temperatura. Para lograr una iluminación suave y difusa puede utilizar cartucho de papel.
