Paso 5: Placas de circuito impreso
Para hacer todo más pequeño y más compacto podría hacer su propio halfshield para Arduino. Para la construcción de la halfshield así como la placa de circuito para los potenciómetros y el interruptor de tirón tienes que instalar el Eagle y abrir el archivo Halfshield.sch (o PotiBoard.sch para el potenciómetro).

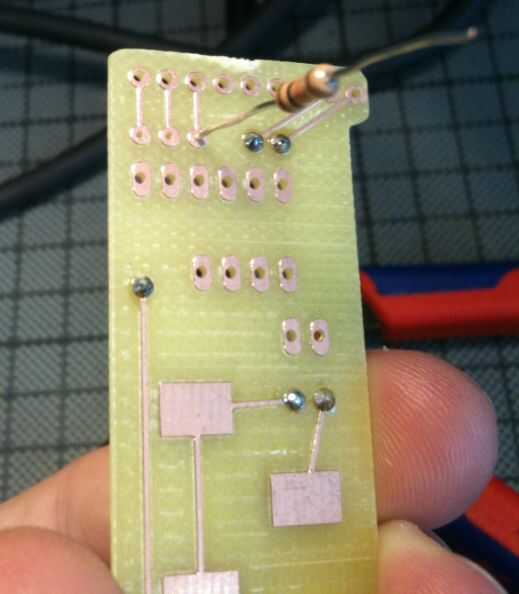

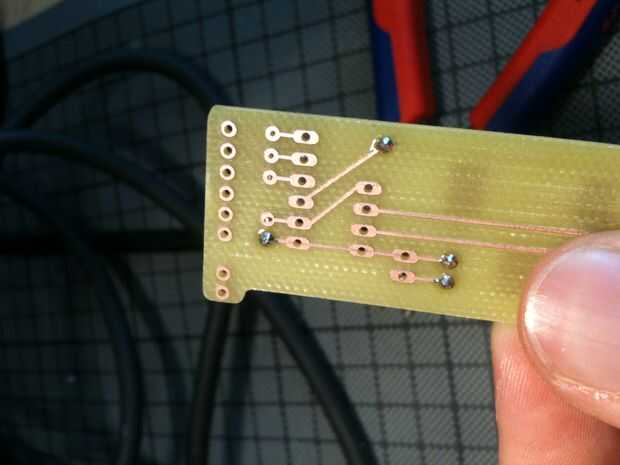

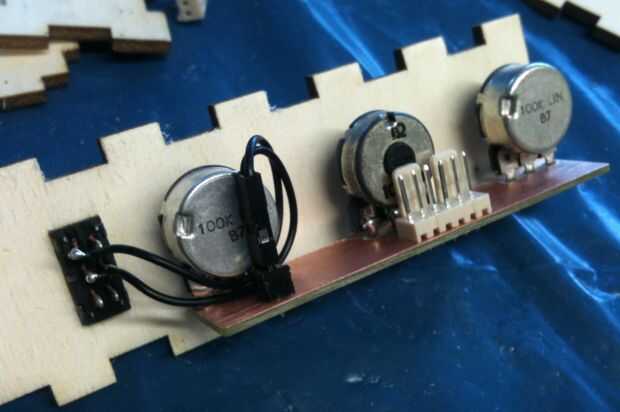

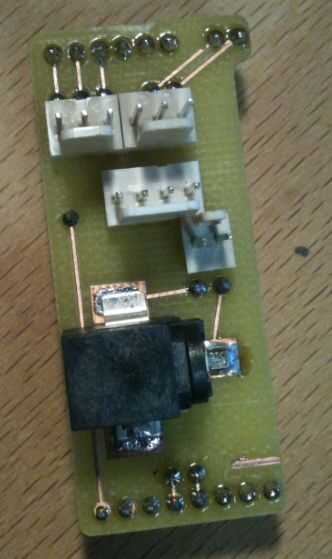

Más importante es el acceso a una máquina de fresado de PCB. Asegúrese de que utilizar ambas caras placas de circuito impreso para el halfshield. Te recomiendo empezar con las vias de soldadura utilizando los extremos de una resistencia normal que se muestra en las fotos. Continuar con las tiras de pines, conector de alimentación y las conexiones de enchufe. Si esta es la primera vez que utilice un soldador, te recomiendo ver algunos tutoriales. La Junta para el potenciómetro sólo tiene una cara de cobre. La soldadura de los 3 potenciómetros, la conexión de enchufe y los encabezados femeninos a la Junta como se pueden ver en la imagen.
