Paso 6: Cables

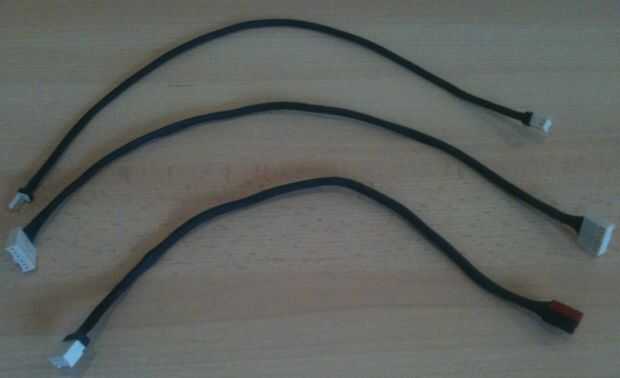

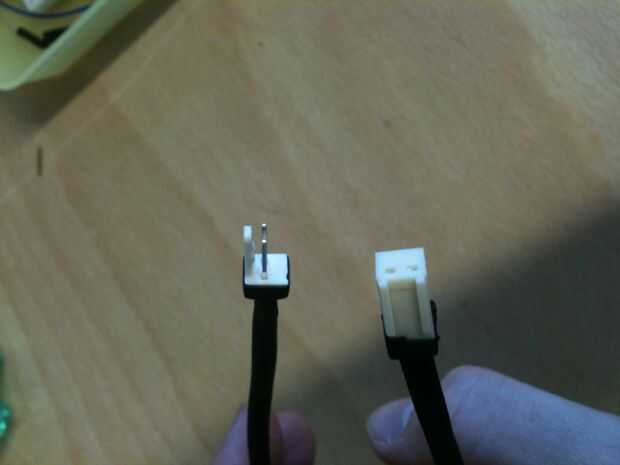

Usted podría hacer sus propios cables para evitar que se enrede el cable. Utilizar cables normales con la longitud deseada para cada uno de ellos. El cable para la segunda fuente de alimentación, que se utiliza exclusivamente para el grupo de "nivel de ruido" de LEDs, consta de 2 cables, las partes correspondientes de las conexiones de enchufe (PSK 254/W2) y tubo del encogimiento.

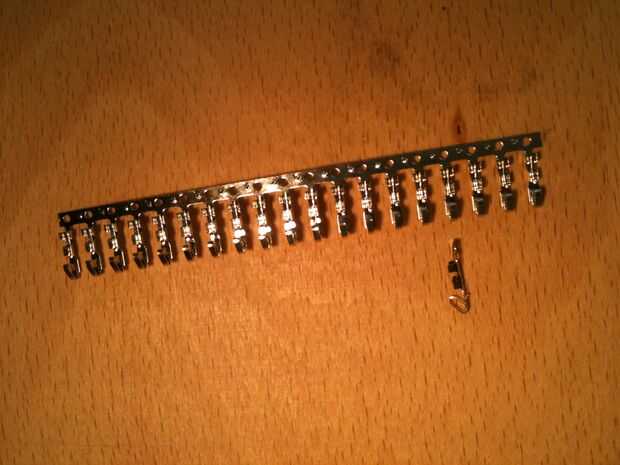

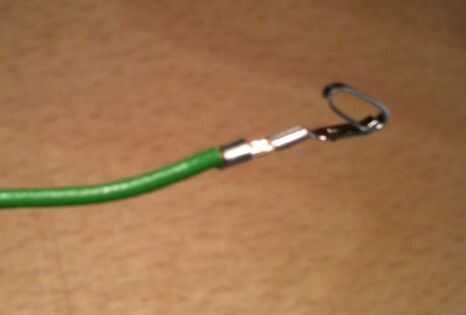

Con la herramienta de la encrespadura y 2 cabezales de presión usted puede unirse a los cables con una hembra de enchufe de conexión. Esto

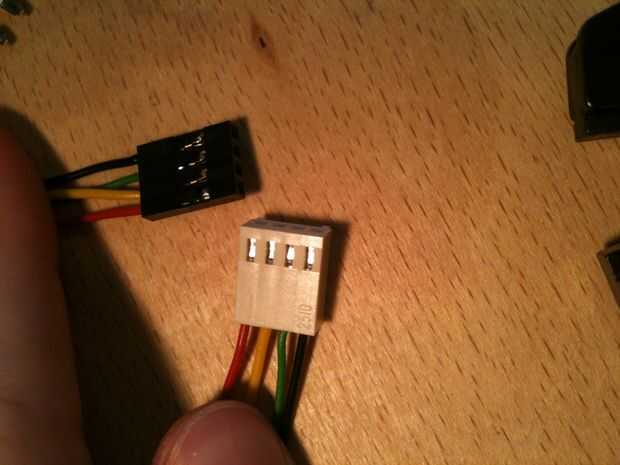

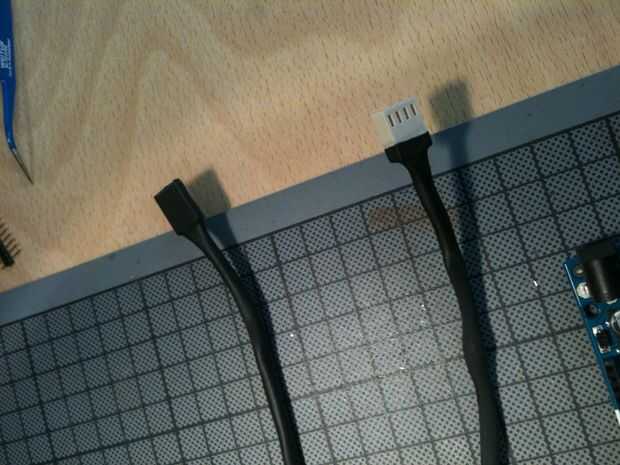

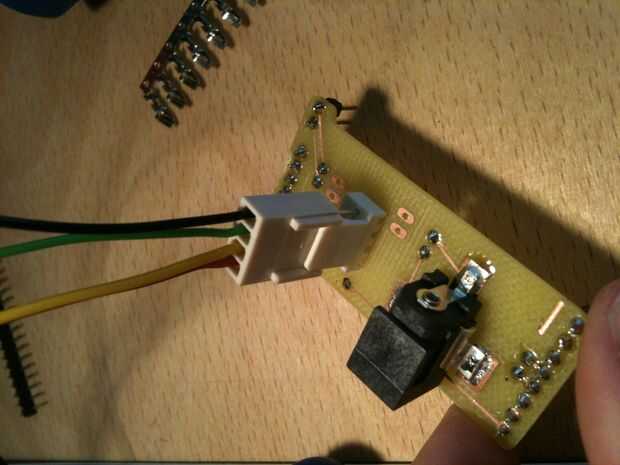

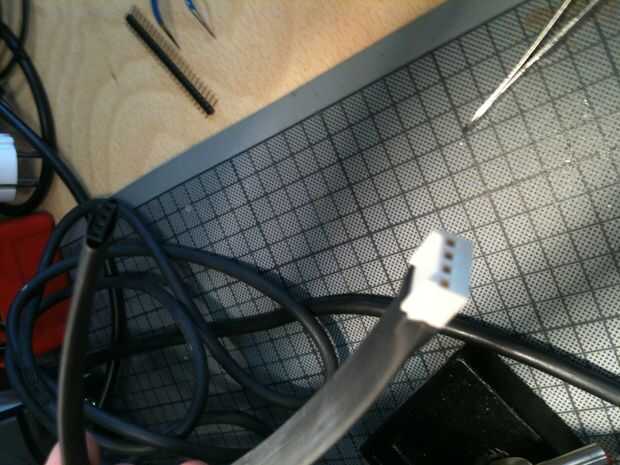

tiene que estar conectado a la halfshield. Tirar sobre el tubo retráctil antes de comenzar con el segundo final. Soldar dos cables al conector macho y la hembra a los 5V y entrada GND de la primera ledsegment que pertenece al sonido. Asegúrese de que no cambiar los cables en el cable nuevo! El cable de la tira del LED utiliza el PSK con 4 ranuras. El extremo que tiene que estar conectado a arduino, es una mujer. Si la placa arduino puntos a usted con el lado analógico pins tiene de izquierda a derecha - GND, DI, CI, 5V. El otro extremo se conecta a la cabecera de la encrespadura.

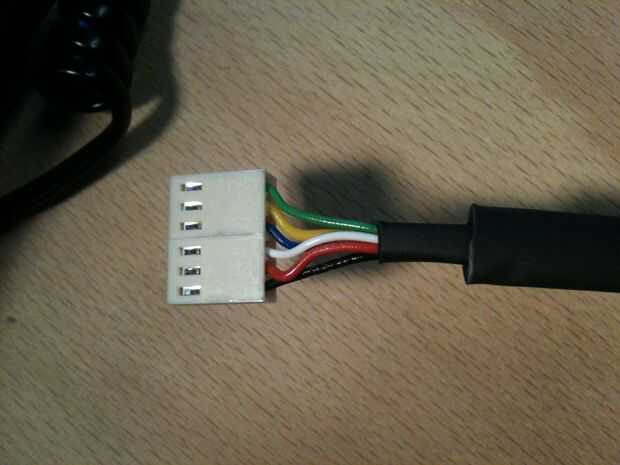

El último cable tiene 4 PSKs hembra con 3 ranuras pegadas de dos en dos a cada lado. El orden de la

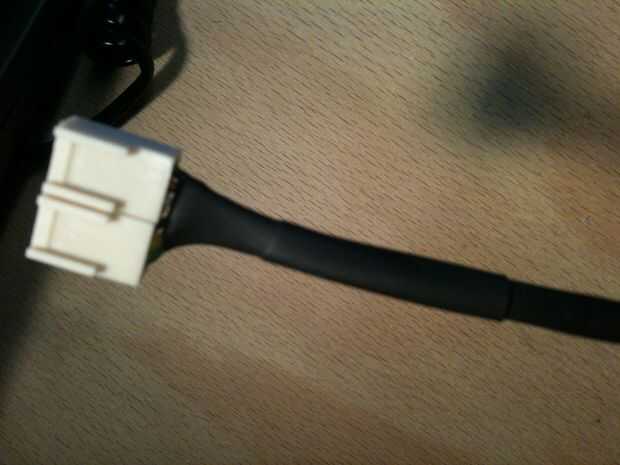

cables, con el revestimiento de arduino como arriba, es GND, 5V, Pin 0, A3, A4, A5. En el tablero con los potenciómetros es inversamente si señalan a usted. Usé dos trozos de manguera retráctil aquí para cubrir los cables lo mejor posibles.
