Paso 8: Montaje Final

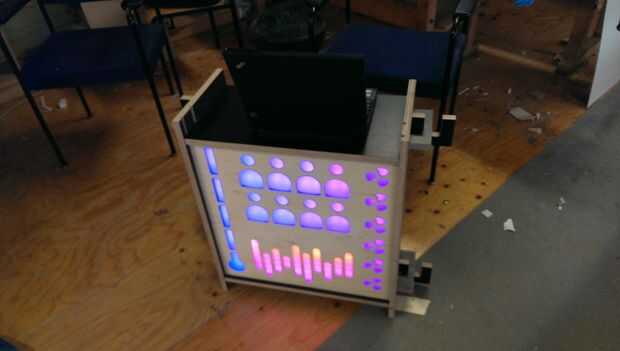

Después de tener todo en la forma correcta, que se podría proceder a finalizar el panel haciendo una cara apropiada para él. El marco era un 17mm espesor Multiplex de 563 x 562 mm. Que tallamos una ranura de 7 mm x 7 mm en el marco para que nosotros pudiéramos deslizante en el panel frontal y el panel con las luces. Con el fin de obtener la luz sea difusa colocamos un opalino de 3 mm espesor plexiglas. Para mejores resultados consulte este.

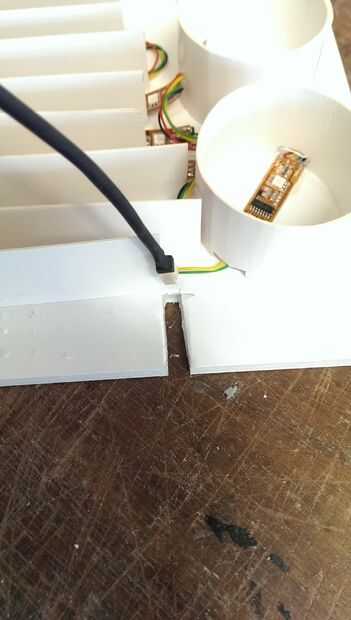

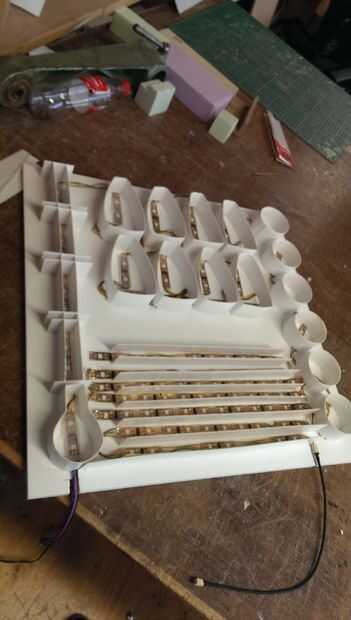

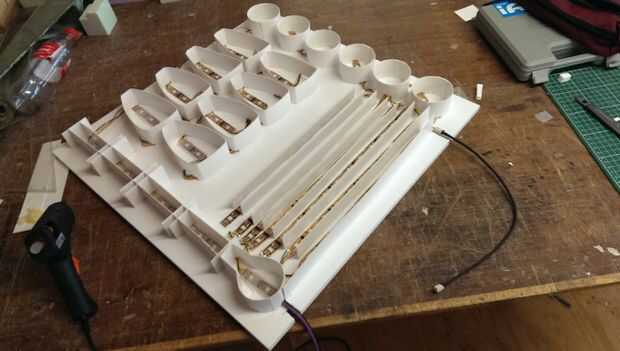

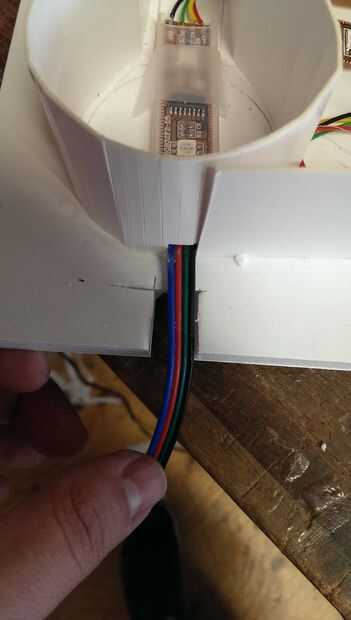

En primer lugar quiero pegar los pares LED con silicon caliente en la cartulina y luego separar los grupos con franjas de cartulina brillante blanca en orden para que puedan brillar sólo mediante el símbolo correspondiente.
Es probablemente una buena idea para hacer prototipos de cartulina gris y ver si el diseño funciona para usted.

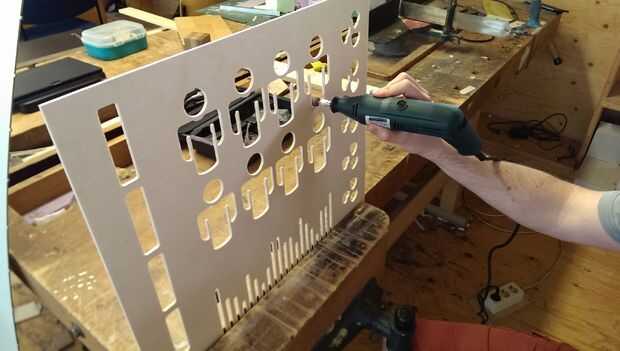

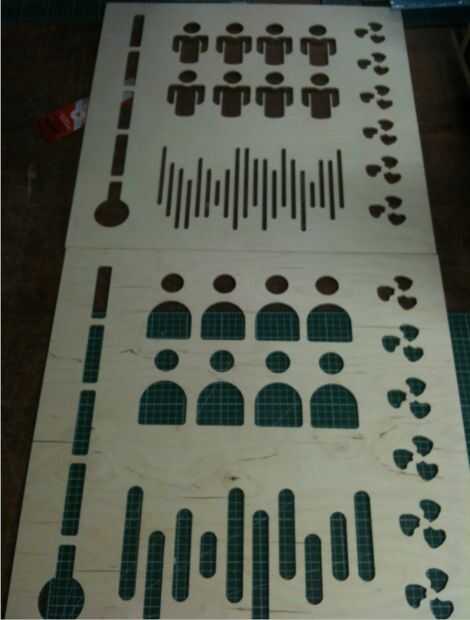

Utilizamos una miling máquina CNC para cortar nuestros símbolos en una placa de multiplex con una agradable textura madera. Básicamente se puede utilizar cualquier cosa, desde plástico a metal para el panel frontal. El archivo CAD se llama MONITOR.dwg.
