Paso 9: Calcular Gas Sensor PPM!
Cada uno de los sensores de gas salidas un valor analógico de 0 a 4095. Para convertir este valor en tensión, use la siguiente ecuación:
Voltaje del sensor = AnalogReading * 3.3V / 4095

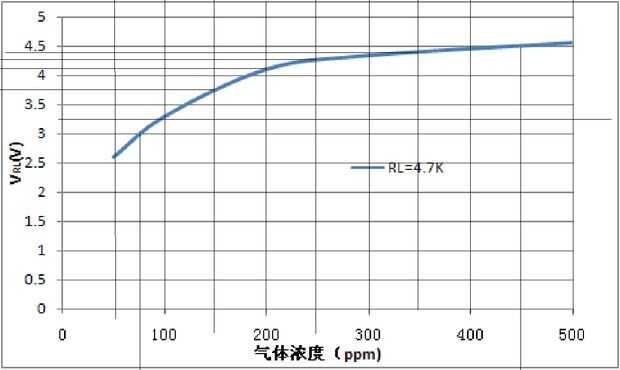

Una vez que el voltaje del sensor, puede convertir en partes por millón lectura ("PPM") utilizando la curva de calibración de la sensibilidad en la página 5 de las hojas de datos de sensor de gas. Para ello, vuelva a crear la curva de sensibilidad recogiendo los puntos de datos de la gráfica o utilizando un software de análisis gráfico como Digitalizador de Engauge .
Parcela PPM en el eje y y V_RL en el eje x, donde V_RL es el voltaje del sensor. Hay mucho espacio para el error con este método, pero nos darán suficiente exactitud para identificar niveles peligrosos de gases peligrosos. Barras de error Estimado están alrededor de 20 PPM para los sensores de GLP y metano y alrededor de 5 PPM para el sensor de CO.
A continuación, encuentra una ecuación aproximada para la curva PPM vs V_RL. Usé un ajuste exponencial (por ejemplo, y = e ^ x) y tiene las siguientes ecuaciones:
Sensor de LPG: PPM = 26.572*e^(1.2894*V_RL)
Sensor de metano: PPM = 10.938*e(1.7742*V_RL)
Sensor de CO: PPM = 3.027*e^(1.0698*V_RL)
