Paso 5: Construir! Electrónica PT. 1

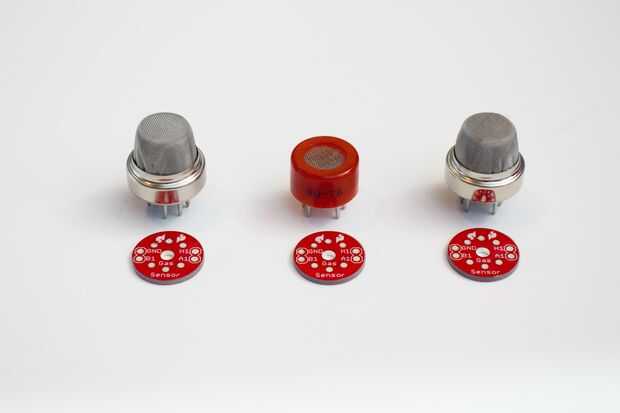

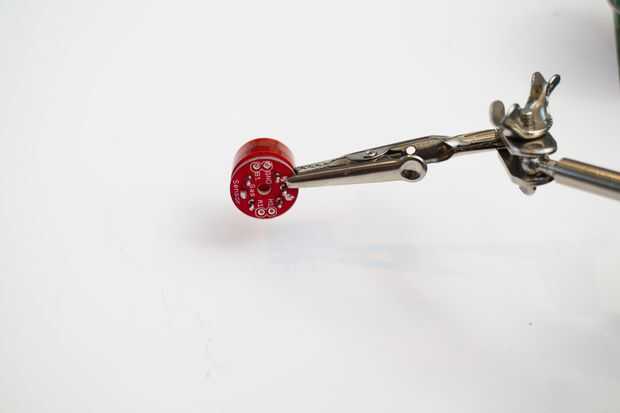

1. tableros de arranque de sensor de gas para sensores de gas de la soldadura. No importa la orientación, asegúrese de que la serigrafía (también conocido como etiquetas) están hacia abajo para que usted puede leerlos (tuvo que aprender que la manera más dura...). Soldar los cables a la Junta de arranque sensor de gas.

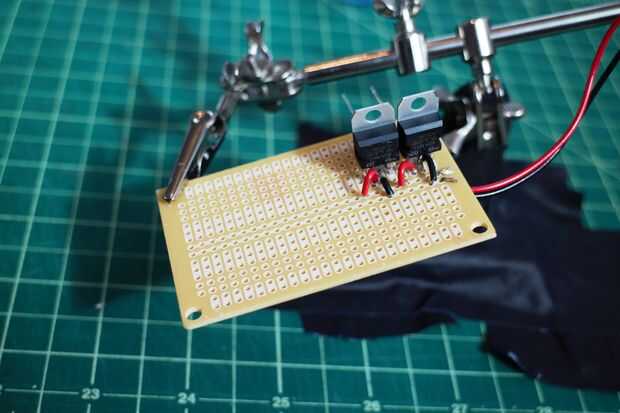

2. tres reguladores de voltaje para el tablero del PWB de la soldadura. Para cada regulador, conecte la salida del positivo de la batería a la entrada del regulador y conecte el pasador del regulador de voltaje medio a tierra.
3. Conecte los sensores de metano (MQ4) y LPG (MQ6).
Para cada sensor:
- Conecte H1 y A1 a la salida de uno de los reguladores de tensión (se recomienda utilizar un conector eléctrico).
- Conectar toma de tierra a tierra.
- Conecte B1 al pin analógico de fotón (LPG va a A0, A1 metano)
- Conecte un resistor de kΩ 4.7 de B1 a tierra.
