Paso 6: Construir! Electrónica PT. 2

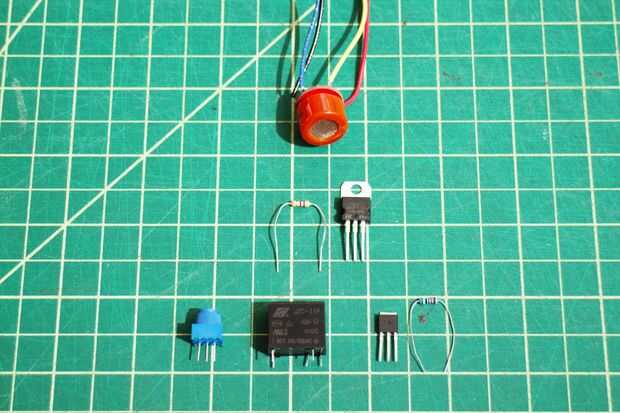

1. Conecte el sensor de gas de CO (MQ7).
* Aparte: El sensor MQ7 requiere ciclismo el voltaje del calentador (H1) entre 1, 5V (de los 90) y 5V (de los 60). Una forma de hacerlo es utilizar un relé activado por el fotón (con la ayuda de un MOSFET y un potenciómetro)--cuando el relé no se energiza, el voltaje a través de H1 es 5V, y cuando se energiza el relé de voltaje a través de H1 es ~ 1, 5V.
2. conectar el GND a tierra.
3. Conecte B1 al pin analógico del fotón (A2). Conecte 4.7 kΩ resistencia de B1 a tierra.
4. Conecte A1 tercer salida de regulador de voltaje (fuente de 5V).
5. conectar fotón 3,3 v a la entrada positiva del relé.
6. Conecte el fotón Digital D7 de Pin a pin izquierdo de MOSFET y un resistor de kΩ 10 a tierra.
7. conectar media MOSFET con conector de tierra de relé. Conectar derecho MOSFET a masa.
8. Conecte el relé normalmente abierto ("NO") patillas para H1 y el normalmente cerrado ("NC") al pin central del potenciómetro.
9. Conecte las patillas del potenciómetro derecho a tierra e izquierda H1.
10. Ajuste la resistencia del potenciómetro hasta que cambie la salida de relé para ~ 1, 5V cuando el relé recibe corriente.
