Paso 16: Montar el hardware

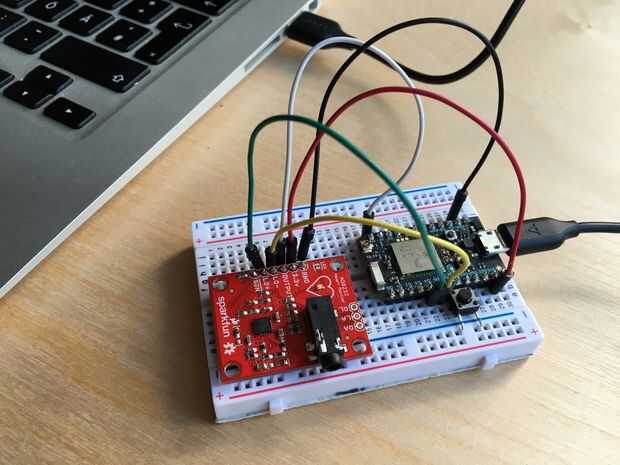

Antes de soldar todos los componentes electrónicos en una placa de tamaño medio de Perma-Proto usan un protoboard normal para probar primero su electrónica. Conecte el monitor de ritmo cardiaco, botón y LED a los pines del fotón definidos en el código. Palo de los electrodos para el cuerpo como se muestra en la imagen, asegurando los electrodos coinciden con los pines correctos. Ahora puede abrir al monitor serie del fotón y obtener sus datos de ritmo de corazón sobre vosotros WiFi local.
Si quieres ver el diagrama de EKG en el monitor tienes que descargar el procesamiento. En el proceso, abra el dibujo en la carpeta de proceso y ejecutar el dibujo haciendo clic en la flecha en la esquina izquierda. Si todo está configurado correctamente, se abrirá una ventana y se puede ver la actividad de su corazón. Ayuda a mover lo menos posible y lleva un tiempo hasta que las Bioseñales es lo suficientemente constante como para una visualización limpia. Para obtener más información y resolución de problemas salida de Sparkfun Guía del Monitor de ritmo cardíaco. Que tendrás que modificar la línea en el bosquejo que contiene Serial.list() [3] y cambiar el número a cualquier puerto serial monitor en. Si no está seguro del número, trate de 0 a 6.
