Paso 17: Soldadura en Perma-Proto

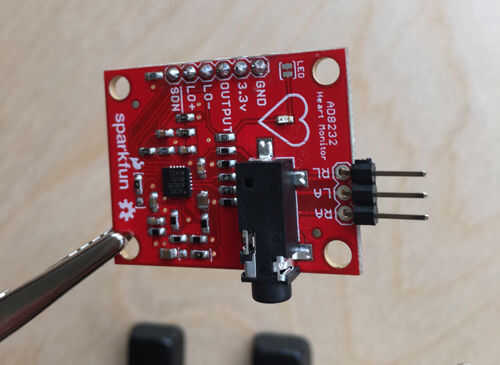

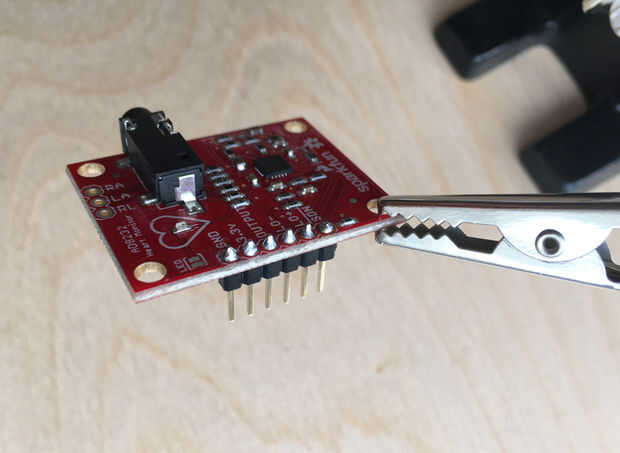

Para conectar nuestro personalizado e integrado-textil electrodos con la Junta y no los voluminosos electrodos pegajosos, suelde una cabecera en cada uno de los RA (brazo derecho), LA (brazo izquierdo) y RL (pierna derecha) pernos en la Junta.

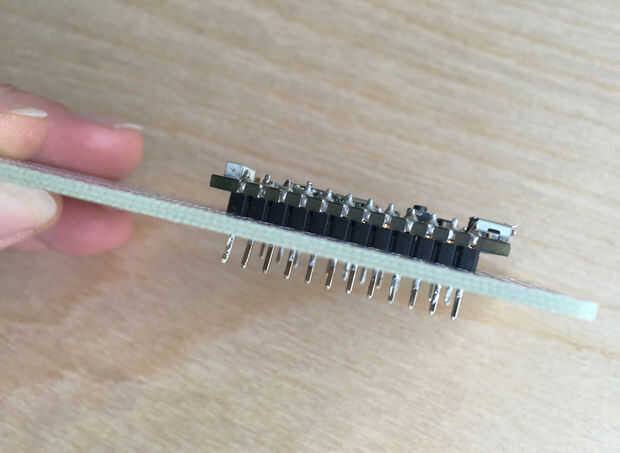

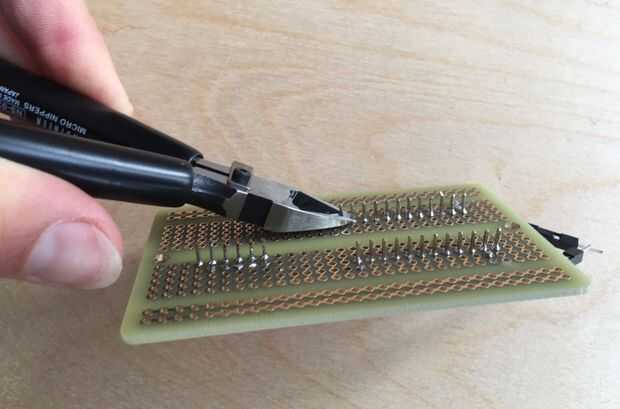

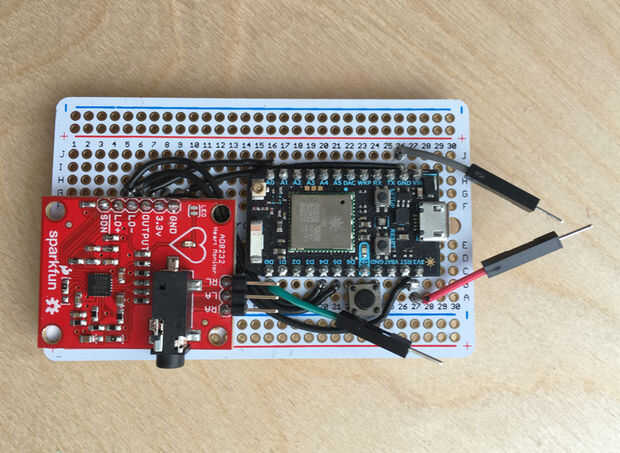

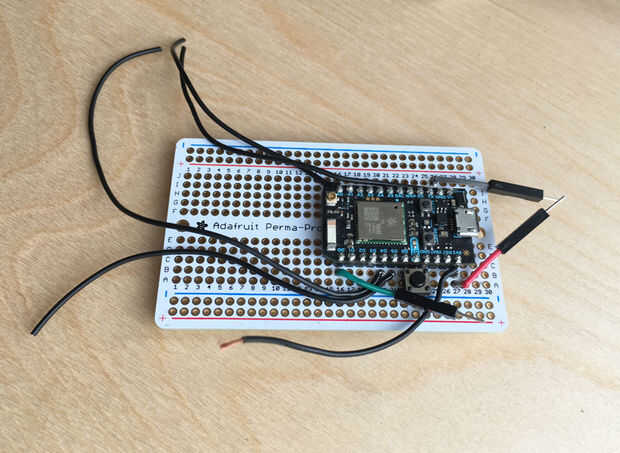

Si todo funciona, puede soldar los componentes sobre un tablero perma-proto. Empecé con el fotón, seguido los cables por el monitor de ritmo cardíaco al final. En vez de soldar los tres alambres LED permanentemente sobre el tablero, usé tres cables de puente macho (datos, VCC y GND) para conectar con los cables de LED.
Un banco de potencia de 5V como una fuente de alimentación funciona muy bien para el fotón porque es recargable. También se puede utilizar para cargar aparatos electrónicos como el teléfono inteligente.
