Paso 2: Alambre el LCD y el DHT-22

ITDB02 en el visor es compatible con 16 bit y modos de visualización de 8 bits.  modo 8 bits se realiza utilizando sólo 8 de los cables de datos y los otros saltando a tierra. Ya que estoy realmente sólo muestra texto y unos gráficos básicos, estoy usando modo 8 bits para liberar los pines IO para otros usos.

Estoy usando la biblioteca UTFT para manejar la pantalla LCD.  Sus requisitos pdf tiene un gráfico que muestra la asignación de pines de Arduino.  Encontré las etiquetas de pin en la pantalla LCD difícil leer después se conectaron unos cables y refiriéndose a la imagen y el cuadro de la página del producto fue de gran ayuda.

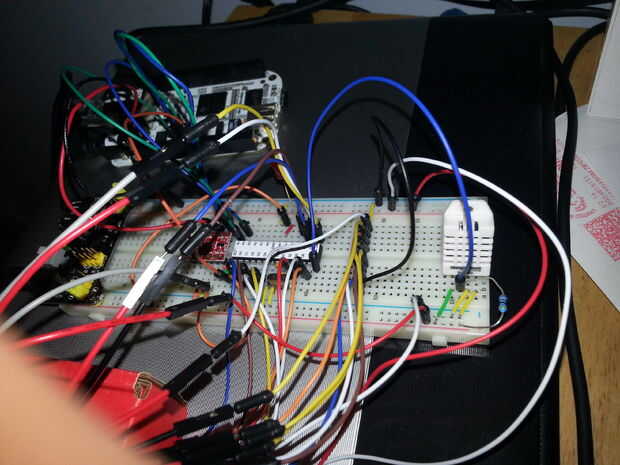

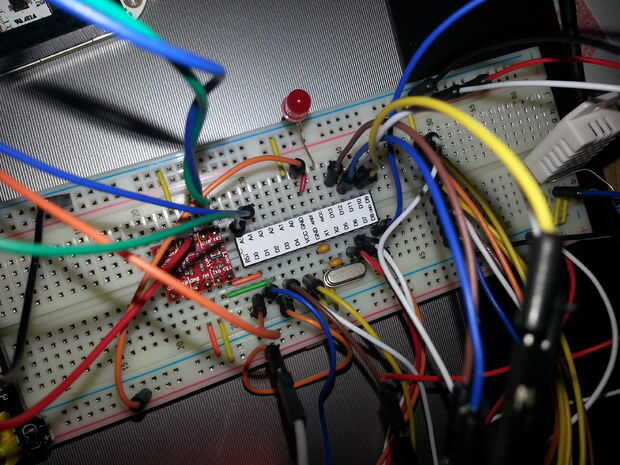

Como jefe del pin de la pantalla LCD no es tablero agradable, solía algunos Jerseyes de mujer mujer <> – en él con algunos puentes de macho varón normal <> – obtener todas enganchadas.  Se trata de un montón de cables, así que Tómese su tiempo y verifique todo.

El DHT22 trabaja en protocolo 1wire, pero no es compatible con 1-wire de Dallas. Adafruit tiene un estupendo tutorial sobre conectar y usar el DHT-22, recomendamos después de su guía.
